製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2044

ペリクルビームスプリッター

Pellicle Beamsplitters

Pellicle Beamsplitters


×
  • 入射光と反射光の光路長が実質同じ

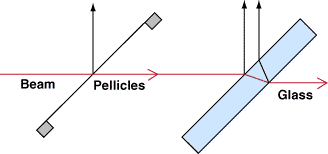

  • 裏面側からのゴースト像が実質発生しない
  • 収束/発散ビームに対しても色収差が実用上無視できる
  • 専用マウントもラインナップ

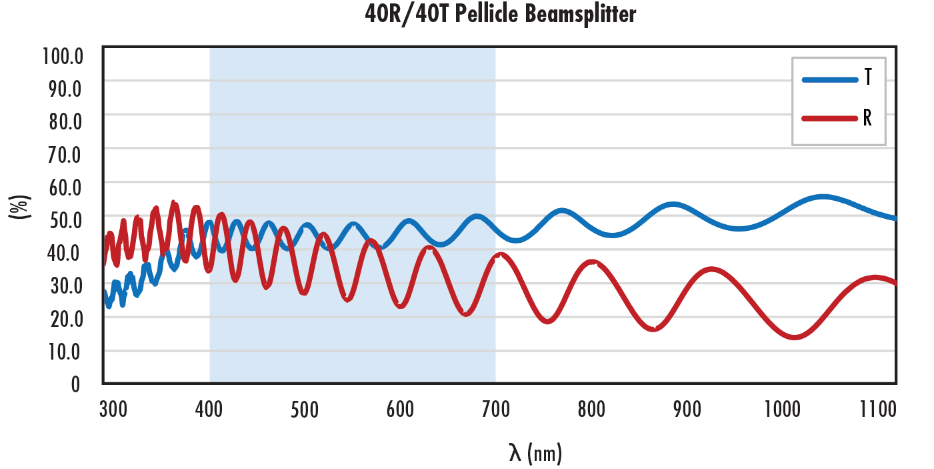

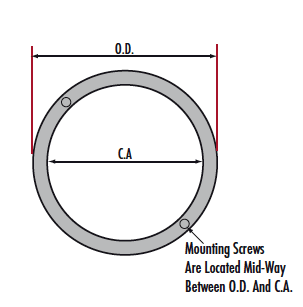

 ペリクルB/Sは、厚さわずか2μmのニトロセルロース膜を、アルミ合金製のフレーム (黒アルマイト仕上げ)に均一に張ったものです (接着固定)。非常に薄い膜のため、膜の裏面側で発生する不要な戻り反射光が、表面側での反射光と実質重なってしまうため、ゴースト像が見られません。吸収は殆ど無視できるレベルです (但しインコネル膜を使用した40R/40Tタイプを除く)。フレームの12時と6時の方向にはマウント用のタップ穴が施されています。本製品は機械的衝撃や気候の変化には強いものの、埃や噴霧などがかからないよう十分注意する必要があります。膜は絶対に触らないでください。万一クリーニングする必要がある場合は、弱い圧縮空気でゴミを吹き飛ばすのみに限定します。

補足: ニトロセルロース膜は、非常にデリケートで、破れるのも容易に起こる材質です。ご使用の際は、他の光学素子以上に慎重にお取り扱いください。
