製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #3091

精密楕円面ミラー


  • 精密光学研磨加工
  • 基板にボロフロート™ガラスを使用
  • 一部製品には、光源設置に便利な穴開き加工 (@基板中央)
  • 2種類のコーティングオプション; アルミコートとコールドミラー用コート
  • ソーラーやコンデンサー用途に最適
  • 精密放物面ミラーもラインナップ

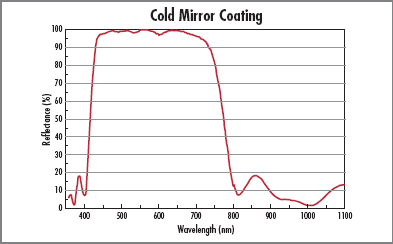

精密楕円面ミラーは、光学系のデザインやインテグレーションを簡略化するのに理想的です。2つの焦点を有する楕円面ミラーの使用により、一つの光学系内に複数の集光用光学素子を配置する必要性を取り除くことができます。光源を最初の焦点上に配置すると、光源からの光は次の焦点上に一点集光します。本製品には、2種類のコーティングオプションが選べます。アルミコートは、可視から赤外までの広い帯域に対して高い反射率が得られます。対するコールドミラー用コーティングは、光源からの熱光 (IR)を透過し、冷光 (可視光)のみを効率よく反射する機能を有します。熱光の影響が懸念されるコンデンサー用途に最適です。

[代表的用途]

PCBやLCD、或いはPDP製造用露光装置、ソーラーシミュレーター、キセノンランプやハロゲンランプ等のファイバー光源、各種プロジェクター、など

共通データ

Dimensional Specification
Diameter Focal Length f1 Focal Length f2 Hole Size d Height H A B Stock No.
64mm 11mm 78mm 18mm 44mm 31mm 36mm #90-968
#90-973
88mm 14mm 134mm 20mm 48mm 32mm 88mm #68-797
#68-800
105mm 22mm 145mm 27mm 42mm 20mm 103mm #90-969
#90-974
115mm 17mm 272mm 26mm 54mm 36mm 219mm #68-798
#68-801
128mm 18mm 288mm 31mm 67mm 50mm 220mm #90-970
150mm 22.5mm 360mm 40mm 70mm 48mm 290mm #90-971
#68-802
220mm 40mm 440mm 60mm 90mm 53mm 347mm #68-799
#68-803
300mm 50mm 800mm 80mm 130mm 82mm 668mm #90-972
