ミニチュアねじ送りステージ (インチねじタイプ)

×
  • ステージサイズ別に2タイプ
  • 総移動量別に3タイプ
  • X軸、XY軸、XYZ軸モデルをラインナップ
  • 剥き出しのガイド部を保護するCRバージョンもラインナップ

 今日市場に流通する移動ステージ製品の中でもとりわけ小型で、寸法的な面において画期的な製品です。ばね式の稼働部により、バックラッシュのない、正確でスムーズな動きが得られます。送りねじには80TPI (0.32mmピッチ)の細目ねじを採用。移動真直度はわずか2μm以下です。ステージサイズ別にタイプAとタイプBの2種類が選べます。タイプBのステージは、総移動量がより長く、耐荷重がより高い仕様です。どちらのタイプのステージにも、ステージ側面部のガイド部が剥き出しになった標準ステージと、ガイドを保護するためのカバーが付いたカバーレール (CR)ステージが選べます。CRステージは、保護カバーがある分、標準ステージに比べて全幅が若干大きくなりますが、十分に小型です。No.0-80UNFのキャップスクリュー4本付属。

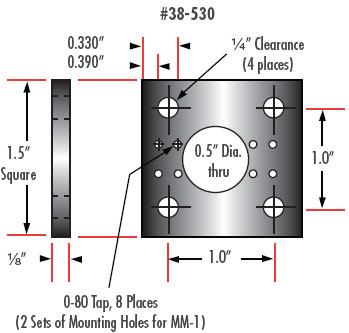

 本製品には、有用なアクセサリー製品を多くラインナップしています。ピンホールアダプターは、板厚わずか数十ミクロンのピンホールを固定し、本ステージ中に固定することを可能にします。空間フィルタリング用途に便利です。またRMS対物レンズアダプターは、RMS規格 (M20.32 x 0.706)の顕微鏡用対物レンズの接続を可能にします (ステージ固定用のねじ付属)。ブレッドボードマウンティングプレートは、本ステージを¼-20UNCねじタイプのブレッドボード製品に固定する際に用います(なおブレッドボード固定用のキャップスクリュー (¼-20UNC)は別売りとなります。Z軸ブラケット (#57247 or #57533) は、X軸ステージ、或いはXY軸ステージにZ軸に追加する際に必要となるブラケットです (ステージ固定用のねじ付属)。

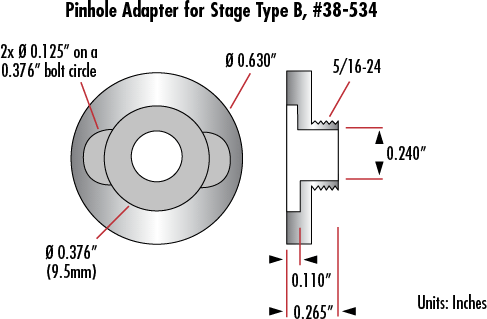

#38-534
#38-534
#38-529
#38-529
