CNCガラス加工


  複雑な光学部品形状のCNC加工

  特殊な斜面、面取り、ザグリ穴、段差、スロットなど

  光学ガラス、セラミック、コランダム、炭化タングステン、
合成材料など幅広い材料

  最先端の計測技術によるサポート

CNC Machine

概要

エドモンド・オプティクスでは、DMG森精機製の超音波加工や高速切断 (HSC) といった幅広いCNC加工装置を用いて複雑な光学部品形状を加工します。CNC加工装置は、基本的形状ではない複雑なコンポーネントを製作する場合、精密さや柔軟性においてもっとも優れています。当社の5軸精密加工機は、軽量構造物や高アスペクト比の部品に特殊な斜面や精密穴 /インサート、取付面を付けて加工することができます。光学ガラスに加え、セラミック、コランダム、炭化タングステンのほか、合成材料などの難しい材料も幅広く加工できます。炭化タングステンや合成材料といったハイテク材料は、従来の加工法では加工できず、超音波加工でのみ成形することができます。

対応力

DMG森精機製の5軸超音波精密加工機は、他の光学加工装置と比べて、加工ツールの摩耗を大幅に低減するので、サイクル時間を短縮し、より厳しい公差も達成可能にします。これは、透過系の非球面やフリーフォームといった高いアスペクト比や複雑な形状をもつ光学部品に、斜面、穴、溝などの特徴をもたせるのに最適です。精密加工機は、ガラスモールド法や他の加工法に用いる金型を従来のダイヤモンドターニング技術よりも迅速に製造できるため、リードタイムの短縮につながります。

DMG森精機製超音波加工機の対応力
パーツの形状 斜面、深穴、面取り、ザグリ穴、段差、スロット、ノッチなど
寸法精度 直線性: 2-8µm
平行度: 2µm
同心度: 7µm
表面粗さ 0.5µm
部品の直径 (最大値) 175mm
材料 光学ガラス、ZERODUR®、セラミック、コランダム、炭化タングステン、合成材料

製造設備

  • DMG森精機製5軸超音波精密加工機
  • 5軸CNC旋削加工機
  • 5軸CNC研磨加工機
  • 3軸CNCプロファイル加工機
  • 4軸CNCスライスマシン
  • 3軸CNCミリング加工機

測量

  • Zeiss社製Contura G2 三次元測定機
  • QED社製ASI™ 非球面スティッチング干渉計
  • Zygo®社製白色干渉計
  • OptiPro UltraSurf 4X 100 非接触式三次元測定システム
  • タリサーフ PGI 1240 プロファイロメーター
  • Trioptics社製MOT Prism Master
  • OGP SmartScope® Flash™ 302

アプリケーション例

エドモンド・オプティクスがCNC加工する精密光学部品は、最新型の宇宙望遠鏡や液体クロマトグラフィー装置をはじめとした幅広い用途に最適です。

Advanced Telescopes

先端望遠鏡

  • 安定性の高いミラー基板
  • ZERODUR®などの先端材料から製作
Liquid Chromatography

液体クロマトグラフィー

  • 精密ガラス部品
  • 入り組んだ切断加工や穴加工を含む複雑な形状

製造工程プロセス

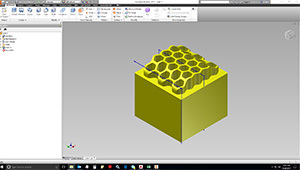

CAD設計およびモデリング
Manufacturing Process Steps
パーツの3Dモデル作成
ソフトウェア: Autodesk Inventor 2016

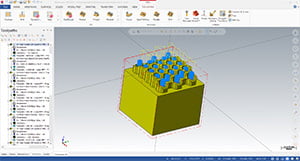

CAMプログラミング
Manufacturing Process Steps
CNC加工機用にツールパスを作成
ソフトウェア: Mastercam 2017

後処理
Manufacturing Process Steps
CNCプログラムエディターでプログラムを完成
ソフトウェア: CIMCO edit

5軸CNC加工
Manufacturing Process Steps
CAMプログラムに従ってパーツを加工
加工機: DMG森精機製5軸超音波精密加工機

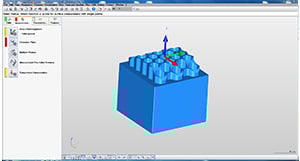

計測
Manufacturing Process Steps
パーツ仕様の実証
装置: Zeiss社製Contura G2 三次元測定機
Bill Dover

この新たな加工技術についてのお問い合わせをお待ちしています!

お問い合わせの際は以下のフォームにご記入ください。当社の技術サポートからご連絡を差し上げます。
