エドモンド・オプティクスの製造: We Make It

 当社は、顧客の試作から大量生産工程までの全てをサポートし、仕様やスケジュール、及び予算に合致した費用対効果の高いソリューションの提供を専門としています。顧客の要望が特注光学部品の図面通りの製作であっても、デザインの最適化に向けた専門的アプリケーションエンジニアリングであっても、また顧客指定の機能要件に合致させる完全特注デザイン業務であっても、当社のエンジニアは顧客の光学的チャレンジに向けた理想的ソリューションを用意いたします。エドモンド・オプティクスは、プロジェクトの過程のどの段階においても、製品とその品質を確実にした上であなたにお届けいたします。

  ビデオを見る

数字で表す製造対応力

5
世界にある製造拠点
2,000,000
年間に製造する光学部品の個数
135,000
年間に製造する光学アッセンブリ品の個数

製造

 設計から試作、そして生産まで、エドモンド・オプティクスは毎年200万個以上の光学部品を製造しています。

球面レンズ

 エドモンド・オプティクスは、最新鋭の施設を導入する日本やシンガポール、及び米国ニュージャージー州バーリントンにある各製造拠点で、シングレットレンズやダブレット及びトリプレットレンズといった精密球面レンズの在庫販売品や特注品を数百万個製造しています。

球面レンズ製造時の仕様
  商用 精密 高精密
直径 4 – 200mm 4 – 200mm 4 – 200mm
直径公差 +0/-0.100mm +0/-0.025mm +0/-0.010mm
中心厚公差 ±0.100mm ±0.050mm ±0.010mm
サグ高さ公差 ±0.050mm ±0.025mm ±0.010mm
有効径 80% 90% 90%
曲率半径 ±0.3% ±0.1% 原器固定
ニュートン (P-V) 3.0λ 1.5λ λ/2
イレギュラリティ (P-V) 1.0λ λ/4 λ/20
偏芯 (ビーム偏角) 3’ 1’ 0.5’
面取り (@ 45°) <1.0mm <0.5mm <0.25mm
表面品質 (キズ-ブツ) 80-50 40-20 10-5

非球面レンズ

 エドモンド・オプティクスは、機械加工した非球面レンズを製造する業界トップクラスのメーカーとして認知されています。月間数千個もの精密非球面レンズを生産する24時間フル稼働の非球面レンズ製造ユニットを用い、大量生産に対応しています。

非球面レンズ製造時の仕様
  商用 精密 高精密
直径 10 – 150mm 10 – 150mm 10 – 150mm
直径公差 +0/-0.100mm +0/-0.025 +0/-0.010
非球面形状誤差 (P - V) 3μm 1μm <0.06μm*
頂点曲率半径 (非球面) ±0.5% ±0.1% ±0.05%
サグ 25mm max 25mm max 25mm max
典型スロープ誤差 1μm (1mmサイズ当たり) 0.35μm (1mmサイズ当たり) 0.15μm (1mmサイズ当たり)
偏芯 (ビーム偏角) 3’ 1’ 0.5’
中心厚公差 ±0.100mm ±0.050mm ±0.010mm
表面品質 (キズ- ブツ) 80–50 40–20 10–5
非球面形状測定 触針法 (2D) 触針法 (2D & 3D) 光学干渉法
* 1/10λ @ 632.8nm, デザインと測量上、またはそのどちらかにより制限

プリズム製造

 エドモンド・オプティクスは、光学用プリズムの在庫販売品と特注品製造で業界を先導する光学部品メーカーです。像の移動や回転、ビームステアリング、再帰反射、或いは分散に用いられる最も厳しい要件に対応するプリズムを製造します。

プリズム製造時の仕様
  商用 精密 高精密
寸法 2 – 200mm 2 – 150mm 2 – 75mm
寸法公差 +0/-0.1mm +0/-0.025mm +0/-0.01mm
垂直方向高さ公差 ±0.25mm ±0.1mm ±0.03mm
イレギュラリティ 1.0λ λ/4 λ/20
プリズムの角度公差 3’ ±30” 45º & 90º ±0.5”
ペンタプリズムの偏角公差 5’ 3’ 0.5”
面取り幅公差 (@ 45°) ±0.2mm ±0.1mm ±0.05mm
表面品質 (キズ- ブツ) 80-50 40-20 10-5
接合したプリズムアッセンブリ品のビーム偏角 5’ 3’ 0.5’

コーティング

 エドモンド・オプティクスは、紫外 (UV), 可視, そして赤外 (IR) スペクトルで機能する光学部品用のコーティングに幅広く対応します。当社は、広帯域AR, Vコート, 偏光, 金属膜, そして狭帯域バンドパスを始め、実に様々な単層膜や多層膜のコーティングを行います。

コーティングの製造対応力
外形 (直径 or 正方形) 2 – 1000mm
基板材料 ボロシリケート系ガラス全種, 合成石英, フッ化カルシウム, シリコン, ゲルマニウム
スペクトルレンジ 120nm – 20μm
エッジスティープネス (T50% → OD>4) <0.5%
スペクトルエッジ公差 <1% 偏差 (特殊ケースで <0.2%)
ブロッキング透過率 >OD 7 (計測値ベース)*
NDフィルター公差 OD ±5%
中心波長 (CWL) 公差 ±1nm
バンドパスフィルターのバンド幅 1nm - 広帯域
ショートパス & ロングパスのパスバンド 60 - 1580nm
透過率 >95% (通常)
反射率 0.1 – 99.95%
偏光比 (s:p) 10,000:1
レーザー耐力 20 J/cm2 @ 1064nm @ 20ns パルス (通常値)
薄膜積層数 200+
耐久性 MIL-PRF-13830B APP C, MIL-PARA C.3.8.4, MIL-PARA C.3.8.5, MIL-C-48497A
*UV~可視域で測定

撮像用組みレンズ

 エドモンド・オプティクスは、固定焦点レンズやテレセントリックレンズ、マイクロビデオレンズを始めとする広範なイメージングレンズアッセンブリを製造します。こうした自社製レンズは、ダウンロード可能な3Dモデル、データシート、図面資料によって完全にサポートされています。

イメージングレンズの仕様
  固定焦点レンズ テレセントリックレンズ 固定倍率レンズ
センサーサイズ 43.3mmまで 30mmまで 90mmまで
解像力 29 MPまで 5 MPまで 12k ラインスキャンまで
カメラマウント C-Mount, F-Mount, S-Mount, M42 C-Mount, F-Mount, M42 C-Mount, F-Mount, M42, M72
製品ラインナップ数 120+, 全製品を見る 75+, 全製品を見る 65+, 全製品を見る
部分修正可能な仕様 焦点距離, 筐体, Fナンバー, コーティング 倍率, 筐体, Fナンバー, 同軸落射照明, 作動距離 倍率, 筐体
特注デザイン 対応可, 内容を理解する

エンジニアリングサービス

 エドモンド・オプティクスは、自社の製造対応力の補完とサポートを行う広範なサービスを提供しています。迅速なプロトタイピングに向け、EOの製造拠点で在庫保管している光学材料に関する情報は、アプリケーションノート EOが優先する硝材をご覧ください。

デザイン & エンジニアリング



グローバルスタッフ

150名を超えるエンジニアと科学者



設計に関する広い専門性

UV (紫外) から可視、そして NIR (近赤外), SWIR (短波赤外), MWIR (中波赤外), LWIR (長波赤外) まで



製造に向けたデザイン

製造の容易性を念頭に置いた設計 – 試作から量産まで



エキスパート

イメージングや投影システム、及び観察系システムの設計に秀逸



柔軟性

遮蔽に対する挑戦的要件に利用



光学解析

迷光分析を始めとする複雑な光学解析に精通

もっと見る
Design and Engineering

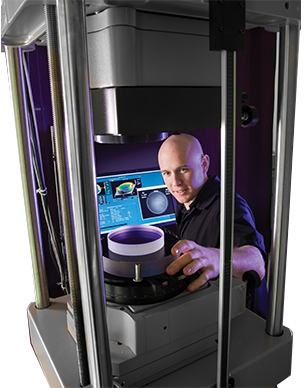

品質 & 測量



測量

光学干渉計や触針式プロファイラー、及び三次元測定機を始めとする最新式光学測量機器



イメージ解析

準自動化されたMTF計測設備や、被検レンズの焦点距離、ディストーション、像面湾曲、同軸度などの光学パラメータを測定する自動化設備



光放射計測

迷光やグレアなど



コーティング特性

分光光度法によるUV/VIS/NIR でのコーティング特性



耐環境試験

振動、湿度、浸水といった耐環境試験設備

もっと見る
Metrology

大口注文 & OEM



柔軟性

大量注文時の対応に高い柔軟性



競争力

カタログ品や特注品の大量販売値引き販売に高い競争力



トレーサブル

特注製品の部品構成管理や変更管理の要件に対応



シームレス

FAR、DFAR、品質保証規定 (QAP)、そして付随する試験要件の継ぎ目ない対応



コンプライアンス

ITAR登録と認証; DPASのサービスとサポート



グローバル

世界各拠点の製品倉庫を利用したグローバルなサプライチェーンネットワーク – 世界のどの場所であっても、あなたのプロジェクトを迅速かつ容易にサポート

もっと見る
Brian H OEM

在庫品のオプティクスを
3~4週間内にカスタマイズ

  • 2営業日内に見積り
  • 19,400品目の加工対象オプティクス
  • 設計から試作、そして大量生産まで — 当社にお任せください!
もっと見る

グローバル製造拠点

 エドモンド・オプティクスは、世界中の顧客に数百万個に及ぶ精密光学部品や光学アッセンブリ品を製造/供給しています。在庫販売品、在庫品の追加工品、或いは完全特注品に限らず、当社には顧客のプロジェクト要件に合わせて光学製品を製造するのに必要な専門性と資源があります。当社の経験に長けたエンジニアチームが顧客のアプリケーションに向けた最善のソリューションを提供し、品証チームが最終完成品の品質を保証します。

Edmund Optics® 本社 | 米国ニュージャージー州

  • Edmund Optics® 本社
  • 11,148m2の施設、製造設備の面積は1,858m2
  • 高精度オプトメカニカルとイメージングアッセンブリ
  • 7基のラミナフロー組立用ワークステーション
  • 精密球面、非球面およびダイヤモンドターニング加工
  • ISO 9001認証取得、ITAR準拠
  • 様々なAR、ミラーおよびフィルターコーティング用のコーティングラボ

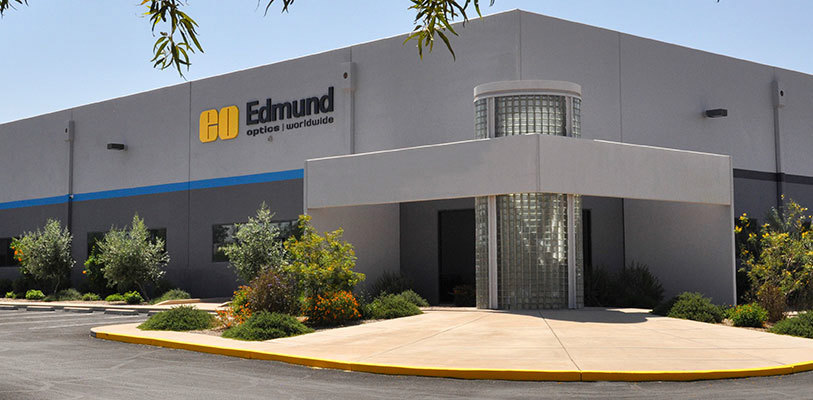

Edmund Optics® ツーソンデザインセンター | 米国アリゾナ州

  • 顧客重視のアプリケーションエンジニアリングに特化したツーソンデザインセンター
  • 営業や製造部門と連携し、製造能力やコスト、性能の顧客要望に合致したデザインソリューションを提供
  • UV (紫外) からLWIR (長波赤外) の波長帯において、30年を超えるデザイン経験
  • イメージングや照準器用の光学アッセンブリ品に対して豊富な光学設計エンジニアリング経験
  • EOが設計・製造するTECHSPEC® ブランド製品の製品開発

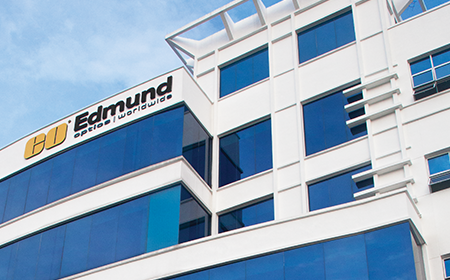

Edmund Optics® シンガポール工場 | シンガポール

  • 光学部品製造、コーティングおよび組立エリアを網羅した7,150m2 の大型施設
  • 角度公差最小1"までの特注プリズムを製造
  • 最新式の機械加工非球面セル
  • 反射防止、ミラー、ビームスプリッター、フィルターコーティング用のコーティングチャンバーを8基所有
  • 反射防止やミラー、ビームスプリッター、フィルターコーティング用の大型コーティングラボ
  • 光学干渉法や分光光度法を始めとする施設内の組立と試験設備
  • ISO 9001認証取得、ITAR準拠

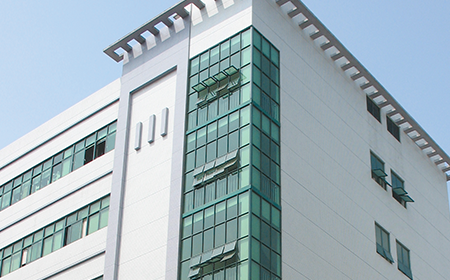

Edmund Optics® 深圳工場 | 中国

  • 1,500m2の施設
  • クラス10,000 クリーンルームを所有
  • クラス100 ラミナフローブースを所有
  • 光学とメカニカルデザイン、試作や各種試験に対応
  • オプトメカニカルやイメージングアッセンブリ品の大量組立てに対応
  • MTFや光学干渉法を始めとする施設内試験設備
  • EOが設計・製造するTECHSPEC® イメージングレンズの組立、製造、製品開発をサポートする施設内デザインサービス
  • ISO 9001認証取得

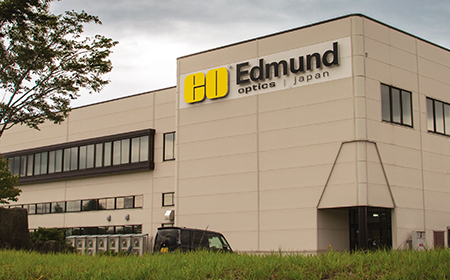

Edmund Optics® 秋田工場 | 日本

  • 製造設備の面積は7,432m2
  • 5~100mm径までの高精度球面レンズを製造
  • 多層膜や誘電体薄膜コーティングが可能な最新式蒸着設備
  • 色補正の可能な非球面レンズの生産を低コストで行う独自の非球面加工セルを所有
  • クラス10,000 クリーンルームとクラス100 ラミナフローブースを所有
  • 光学干渉法や分光光度法を始めとする施設内の組立と試験設備
  • 50年を超える球面レンズ製造経験
