反射型対物レンズ & ビームエキスパンダー

反射型対物レンズとビームエキスパンダーは、透過型の対物レンズやビームエキスパンダーのような色収差を発生することなく、高い性能を実現します。反射型対物レンズのデザインには、無限系と有限系の2種類があります。無限系対物レンズは、レーザーの集光用途に最適です。一方、有限系対物レンズはイメージング用途に適しています。反射型ビームエキスパンダーは、表面に反射コーティングを蒸着した複数のミラーを用いてビームを拡大するため、超短パルスレーザーとの使用を可能にします。金属コーティングが本来もつ低GDDとその反射する性質から、反射型の対物レンズとビームエキスパンダーは、超短パルスレーザーのパルスの拡大や集光に最適です。

エドモンド・オプティクスは、反射型の対物レンズとビームエキスパンダーを自社で設計・製造しています。TECHSPEC® ReflX™ 対物レンズは有限系・無限系をラインナップしており、広帯域レーザーもしくは複数のレーザーを一点に集光するのに用いることができます。パテント申請中のTECHSPEC® Canopus™ 反射型ビームエキスパンダーは、複数の金属コーティングをラインナップし、画期的な省スペース設計を採用して、最小の波面歪で高い精度を実現します。ハイパワー超短パルスレーザー用途向けに、特注仕様の低GDD誘電体コーティングにも対応いたします。

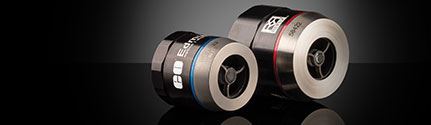

高性能REFLX™反射型対物レンズ
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

高性能REFLX™反射型対物レンズ
  • 回折限界性能: λ/14 (RMS) の透過波面精度
  • 鏡筒先端部に、使い勝手に優れた45°テーパー形状加工を採用
  • 副鏡の設置は、光の回折効果を緩和するために曲線状固定治具を採用
  • 業界屈指の24~31mmの作動距離
REFLX™反射型対物レンズ
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

REFLX™反射型対物レンズ
  • 業界屈指の19~31mmの作動距離
  • 一点集光またはイメージングアプリケーションに向けたEO自社設計品
  • 能動的アライメントにより最善性能を実現
  • 超広波長帯域において色収差ゼロ
Canopus™ 反射型ビームエキスパンダー
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく
NEW
×

Canopus™ 反射型ビームエキスパンダー
  • 250nmから10μmまでのUV、可視、IRアプリケーション用増反射コーティング
  • 2Xから5Xまでの複数の反射固定倍率
  • モノリシックデザインにより熱的影響を低減
  • パテント申請中
アジャスタブルREFLX™対物レンズ
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく
Clearance
×

アジャスタブルREFLX™対物レンズ
  • アジャスタブル機構の搭載により、精密なアライメントを実現
  • 特定波長域に対応した複数のコーティングオプション
  • 有限系デザインとRMS規格のねじ込みマウントの採用により、既存の対物レンズ構成の多くに容易に対応

×
