エドモンド・オプティクスは、検眼装置や外科用デバイス、また分析装置向けの非球面レンズの生産に豊富な経験をもち、非球面レンズ製造で業界を先導するレンズサプライヤーとして認知されています。エドモンド・オプティクスの大量生産に対応した非球面レンズ製造ユニットは、24時間終日稼働で月間数千個もの精密非球面レンズを生産します。当社の製造ユニットには最新鋭の生産機械と測量機器を導入し、非球面レンズ設計と製造における当社の専門知識を完全なものにします。あなたのアプリケーションが当社の豊富な在庫からの標準規格品でも、図面に沿ったレンズ製作でも、また完全特注デザインでも、当社の光学設計や製造エンジニアのエキスパートがあなたのニーズに合致するソリューションを用意いたします。エキスパートと話をするため、また見積りを迅速に入手するため、当社に今すぐご連絡ください。

非球面レンズを作ること

エドモンド・オプティクスは、世界に4箇所ある当社の製造工場で毎年数百万個もの光学部品を製造しています。モールド成型から研削・研磨、そして芯出しや測量まで、非球面レンズがどのように作られるのかをあなたに案内しましょう。

対応力

エドモンド・オプティクスは、非球面レンズの製造で業界を先導するレンズサプライヤーです。当社は、Schott, オハラ, CDGM各社の広範な硝種に加え、合成石英や様々な結晶材料を用いた高精度・高品質の実現に長けています。当社が拡張した製造対応力の中にはCNC研磨や粘弾性磁性流体研磨仕上げ (MRF) 加工機も含まれており、いずれも触針式プロファイラや非球面スティッチング式干渉計 (ASI) といった世界屈指の測量機器によってサポートされています。

あなたのニーズが試作用の少量の非球面レンズの引き合いであっても、また先行量産向けの数十個や量産向けの大口であっても、エドモンド・オプティクスはあなたのプロジェクトを確実に成功へと導きます。

非球面レンズ製造時の仕様
	商用	精密	高精密
直径	10 – 150mm	10 – 150mm	10 – 150mm
直径公差	+0/-0.100mm	+0/-0.025	+0/-0.010
非球面形状誤差 (P - V)	3μm	1μm	<0.06μm*
頂点曲率半径 (非球面)	±0.5%	±0.1%	±0.05%
サグ	25mm max	25mm max	25mm max
典型スロープ誤差	1μm (1mmサイズ当たり)	0.35μm (1mmサイズ当たり)	0.15μm (1mmサイズ当たり)
偏芯 (ビーム偏角)	3’	1’	0.5’
中心厚公差	±0.100mm	±0.050mm	±0.010mm
表面品質 (キズ- ブツ)	80–50	40–20	10–5
非球面形状測定	触針法 (2D)	触針法 (2D & 3D)	光学干渉法

* 1/10λ @ 632.8nm, デザインと測量上、またはそのどちらかにより制限

製造設備

5軸 CNC研削加工機

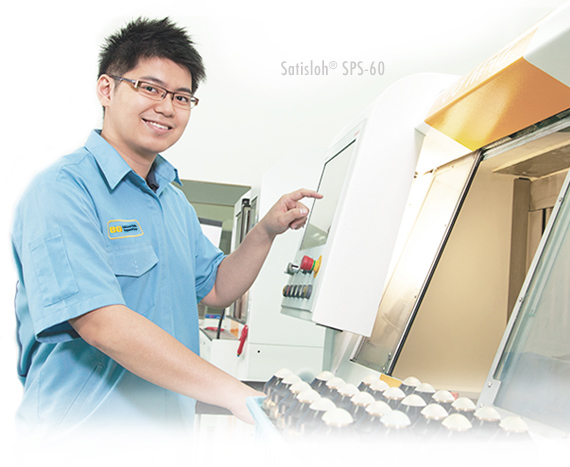

5軸 CNC研磨加工機
QED社製 MRF加工機 (微細仕上げ用)
芯取り機

測量

タリサーフ PGI 1240 プロファイロメータープロファイロメーターは、レンズの面地形を測定するのに用いる装置です。面の曲率やイレギュラリティといった情報を提供します。
QED製 ASI 非球面スティッチング式干渉計スティッチング式干渉計は、複雑な構成の光学面や大口径オプティクスの面形状を計測します。光学面全体を各セクションに分け、セクション毎の面形状を光学干渉法で計測し、各々の面形状を最終的に繋ぎ合わせることで全体の面形状を評価します。
Zygo^®製 NewView 白色干渉計干渉計は、小さな転移や屈折率変化、及び面形状の不規則性を計測するのに用いられる装置です。一つの光源から出射された光を2つの光に分け、その光が再び合流 (合波) する前までは別々の光路を辿ります。合流した際に、2つの光路間の光路長差の情報を表す干渉縞を形成します。光学部品の面精度の計測によく用いられます。
OptiPro製 UltraSurf 4X 100 非接触式プロファイロメータープロファイロメーターは、レンズの面地形を測定するのに用いる装置です。面の曲率やイレギュラリティといった情報を提供します。
TRIOPTICS製 OptiCentric® 偏芯測定機偏芯測定機は、レンズの機械軸と光軸間の不一致を計測するのに用いられます。
Zeiss製 Contura G2 三次元測定器三次元測定器は、光学部品の物理的寸法を計測するのに用いられる装置です。コンピュータ制御にも、またマニュアル操作にも対応します。
オリンパス製 MX51 光学顕微鏡顕微鏡は、光学部品の表面品質 (外観) を調べるのに用いられます。
計算機合成ホログラム (CGH)計算機合成ホログラム (Computer generated holograms; CGH) は、ホログラフィをコンピュータ上のシミュレーションによって作成することで非球面形状の計測を高精度に行います。
