製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #3330

超広帯域ワイヤーグリッド偏光フィルター

Unmounted Ultra Broadband Wire Grid Linear Polarizer
Mounted Ultra Broadband Wire Grid Linear Polarizer

Unmounted Ultra Broadband Wire Grid Linear Polarizer

Mounted Ultra Broadband Wire Grid Linear Polarizer


  • s偏光の光を反射
  • p偏光の光を透過
  • UV~NIR までに卓越した性能

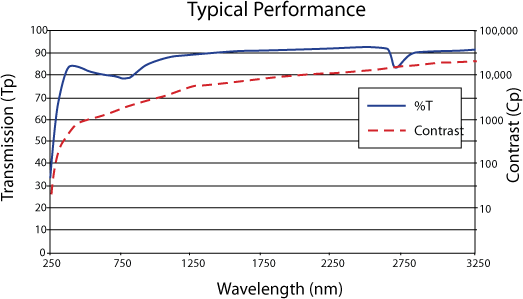

 超広帯域ワイヤーグリッド偏光フィルターは、アルミ製MicroWiresの薄い層を2枚の合成石英ガラス板で両側から挟み込んで作られます。多波長アプリケーション用にデザインされ、その卓越した耐熱性と光学性能は、下はUVから始まり、上は近赤外 (NIR)スペクトルにまで広帯域に機能します。

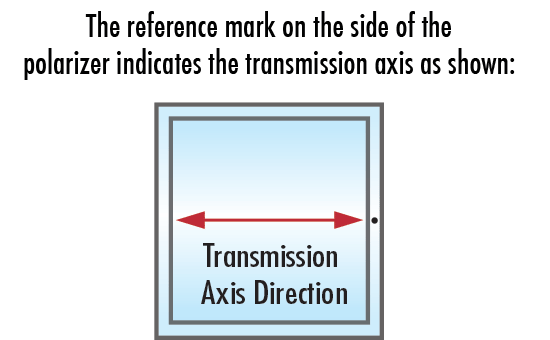

補足: 本製品を使用する際は、参照マークの付いたガラスではないカバーガラス側から入射するようにしてください。透過軸の向きは、同参照マークの付いた辺に対して垂直をなす方向になります。

 ワイヤーグリッド偏光フィルターは、MicroWiresを始めのガラス板に付けた後、保護用の薄い別のカバーガラスで被い、ワイヤーグリッド面をダメージから保護します。本フィルターに入射した光は、アルミ線網を構成するワイヤーグリッド面での複屈折 (birefringent)作用によって偏光されます。入射光がワイヤーグリッド面に入ると、p成分の光は誘電体部に入って透過し、対するs成分の光はミラー面に当たって反射されます。
