ジンクセレン (ZnSe) ウインドウ

ジンクセレン (ZnSe) ウインドウ

×
  • 低分散
  • 未コート品かARコート付きをラインナップ
  • サーマルイメージング、FLIR、および医療システム用に最適

TECHSPEC® ジンクセレン (ZnSe) ウインドウは、サーマルイメージング、FLIR、および医療システムをはじめとする広範な赤外アプリケーションに理想的です。化学気相成長法 (CVD) で作られる本材料は、その吸収係数の低さと熱衝撃耐性の高さから、CO2 レーザーシステムに広く用いられます。セレン化亜鉛 (ZnSe) は、ヌープ硬度が120と比較的柔らかい材料のため、キズがつきやすく、過酷な環境での使用には推奨されません。TECHSPEC ジンクセレン (ZnSe) ウインドウの取扱いの際は、均一な圧力をかけ、コンタミ防止のためラテックス製の指サックやグローブを必ず着用ください。このウインドウは、5~127mmまでの直径で、未コート品かARコート付きをラインナップします。

補足: ZnSeは有毒材料のため、取扱いには特にご注意ください。人体への影響を避けるためにも、取扱いの際は、ゴムか樹脂製グローブを常に着用ください。

技術情報

ARコート付きジンクセレン

BBAR (1650-3000nm)、BBAR (3000-12000nm)、およびBBAR (8000-12000nm) コート付きの3mm厚ZnSe ウインドウの典型可視光透過率

このデータは、BBARコーティングの設計波長範囲外になるために保証外になりますが、ガイド用可視光レーザーを使用する際の参考になります。

データのダウンロードはこちらをクリック

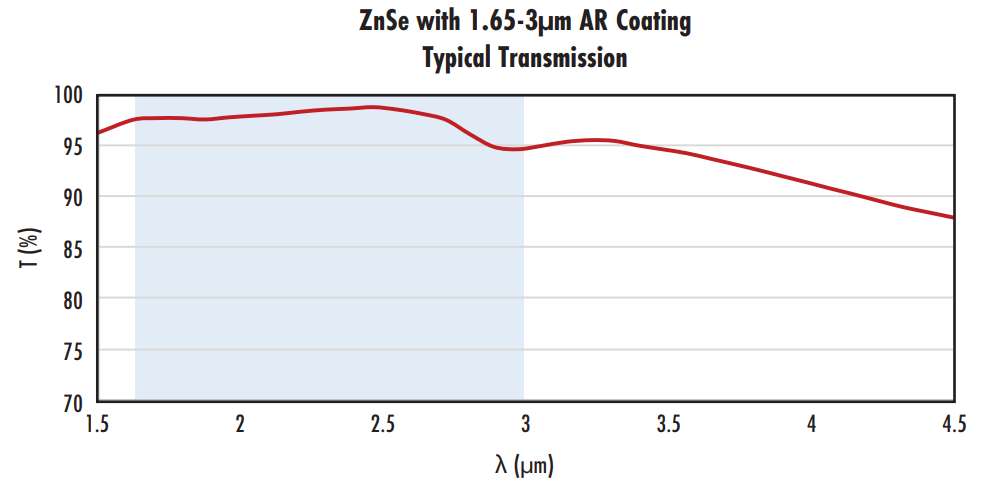

3mm厚のBBAR (1650 - 3000nm) コーティング付きZnSeウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg <1% @ 1650 - 3000nm
Rabs <2% @ 1650 - 3000nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

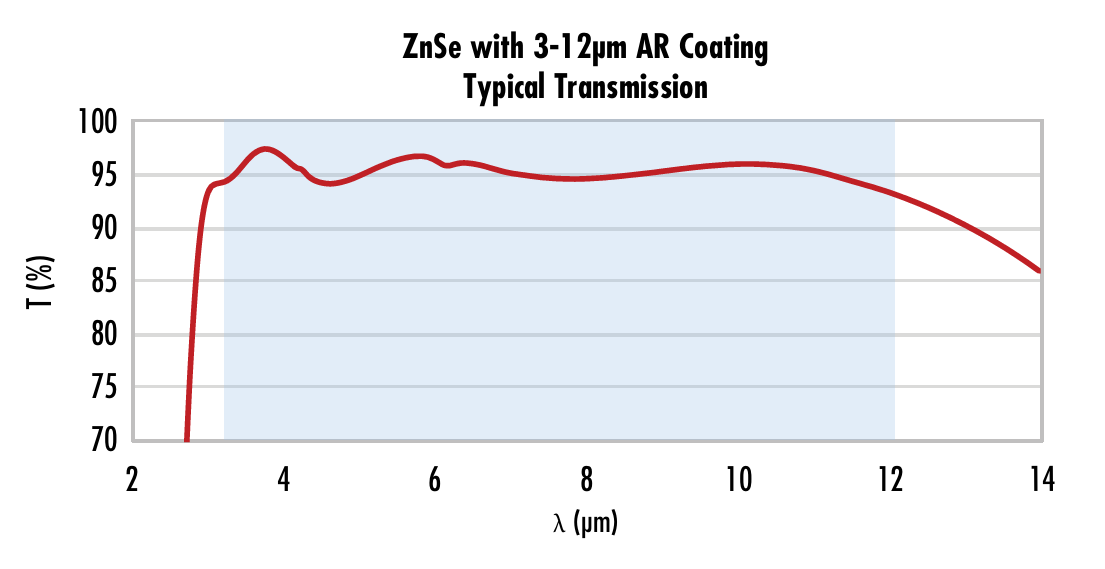

3mm厚のBBAR (3000 - 12000nm) コーティング付きZnSeウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg <5.0% @ 3 - 12μm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

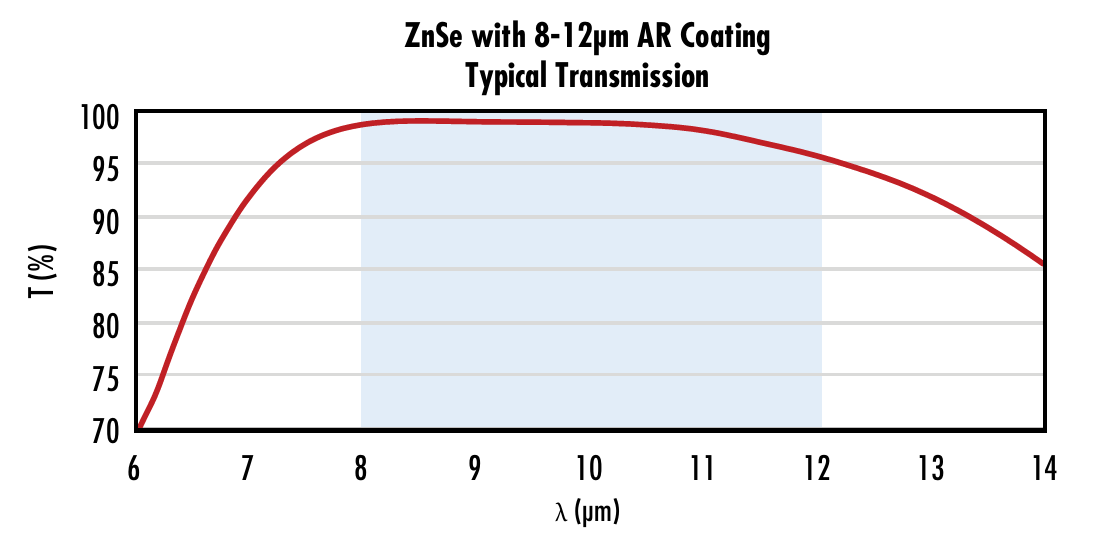

3mm厚のBBAR (8000 - 12000nm) コーティング付きZnSeウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg ≤0.5% @ 8 - 12μm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック
