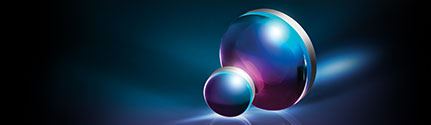

    両凸レンズ

     両凸レンズは、画像をリレーするアプリケーションや、近接の共役点上にある物体のイメージング用に用いられます。両凸レンズは、正の焦点距離を持ち、どちらの面も同じ大きさの曲率を持つ凸面から構成されます。共役比が大きくなると、光学的収差は増える方向になります。両凸レンズは、一連の産業やアプリケーションに用いられています。

     エドモンド・オプティクスは、紫外 (UV)、可視、或いは赤外 (IR)で最大の性能が得られる一連の基板材料や反射防止コーティングを採用した両凸レンズをご用意しています。反射防止コーティングには、UV-AR, UV-VIS, MgF2, VIS 0°, VIS-NIR, NIR I, NIR II があります。また、UVグレード合成石英やフッ化カルシウム (CaF2)基板の両凸レンズも、紫外 (UV)や赤外 (IR)スペクトル用にラインナップしています。UVグレード合成石英製両凸レンズは、紫外 (UV)照明を利用した近接共役のイメージングシステムに最適です。フッ化カルシウム (CaF2)には、350nm~7μmの非常に広い透過域があります。エドモンド・オプティクスの両凸レンズは、サイズと焦点距離別に広範にラインナップしています。


    両凸レンズ (コートなし)
    • 350 - 2200nmの波長域
    • OEM実装を容易にする正確な直径と偏芯公差
    • 直径、焦点距離、及びコーティング別に豊富にラインナップ
    • 反射防止膜オプション: MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT, YAG-BBAR

    両凸レンズ (MgF2 シングルコート)

    両凸レンズ (VIS 0°マルチコート)

    両凸レンズ (NIR I マルチコート)
    • Ravg <0.5% (@600~1050nm; 一面当たり)のARコート採用
    • 0°の入射角でデザイン
    • レンズコバ面を墨塗り加工したINKバージョン (商品コード参照)もラインナップ
    • 反射防止膜オプション: 未コート, MgF2, VIS 0°, VIS-NIR, NIR II, VIS-EXT, YAG-BBAR

    両凸レンズ (NIR II マルチコート)

    両凸レンズ (VIS-EXT マルチコート)

    両凸レンズ (VIS-NIRマルチコート)

    両凸レンズ (YAG-BBAR マルチコート)
    • 532nmと1064nmの両方でR<0.25%の反射率を実現
    • Ravg <1.0% (@500~1100nm; 一面当たり)のARコート採用
    • 0°の入射角でデザイン
    • 反射防止膜オプション: 未コート, MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT

    合成石英製両凸レンズ
    • イメージングアプリケーションに向けた正の焦点距離
    • 200 - 2200nmの波長域
    • 様々なARコーティングオプションをラインナップ

    平凸レンズキット & 単レンズキット
    • 単レンズキットは、平凸, 両凸, 平凹, 両凹レンズから構成
    • 12mm径と25mm径レンズのキット品を用意
    • コートなしとBBARコーティングオプション

    N-K5 レンズ
    • N-K5 基板
    • 様々な反射防止 (AR) コーティングオプション
    • 平凸レンズと両凸レンズをラインナップ

    CaF2両凸レンズ
    • 350nm~7μmにおいてT>90%
    • 低屈折率

    ×
