ミラーマウント

ミラーマウントは、レーザーや光学系内へのインテグレーション用に、光学用ミラーを固定するのに用いられます。ミラーマウントは、ミラーを静止位置に保持するための固定用パーツで、光学やレーザーアプリケーションの多くに用いられます。ミラーマウントは、オプトメカニクス製品や光学用ポストとの実装用にデザインされ、固定した素子に安定性を与えます。ミラーマウントは、ミラーをシステム内に実装する必要のあるアプリケーションに最適な選択となります。

エドモンド・オプティクスは、固定用ニーズの多くに適した広範なミラーマウント製品をご用意しています。ミラーマウントの多くは、チップチルト式の位置決め方式を採用し、固定した光学素子の位置取りを可能にします。ミラーマウントは、L字型アングルベースタイプのほか、ベースがストレートなタイプやL字向きの異なるアングルベースタイプを揃え、光学システムに合わせたインテグレーションを可能にします。精密なギンバルマウントは、光学素子の位置決めや固定時にさらに精度の高い操作を可能にします。


キネマティックマウント (円形光学素子用)
  • 送りねじに100TPI (0.25mmピッチ)の細目ねじを使用
  • 光学素子固定時に簡便性と精度高い設置を両立するシェルフデザイン
  • ±5°の角度調整範囲

キネマティックマウント (正方形光学素子用)
  • 送りねじに100TPI (0.25mmピッチ)の細目ねじを使用
  • ±5° の角度調整範囲
  • 光学素子固定時に簡便性と精度高い設置を両立するシェルフデザイン

キネマティックミラーマウント
  • 送りねじに 100TPI (0.25mm ピッチ ) の細目ねじを使用
  • 移動つまみを取り外して、六角レンチを使ったねじ送りも可能
  • ねじ位置固定用のロックねじも装備

コンパクトキネマティックマウント
  • M3 x 0.2 の細目送りねじ (ロック機構付き) を使用
  • 25mm 未満全体寸法
  • 2点ねじと3点ねじバージョンをラインナップ

小型ストレートミラーマウント
  • 25.4mmと38.1mm角のミラー固定面
  • 正確なあおり角調整用に2本の細目送りねじ (64ピッチ) 使用
  • λ/ 4ミラーを事前固定したモデルもラインナップ

小型アングルマウント (インチねじタイプ)
  • 1.0" (25.4mm) or 1.5" (38.1mm) 角のミラー固定面
  • あおり角調整用に64ピッチの細目送りねじ2本使用
  • λ/4 平面ミラー付きモデルも用意

中型 & 大型ミラーマウント (インチねじタイプ)
  • 76.2mm角、114.3mm角および152.4mm角のミラー固定面
  • あおり角調整用に細目送りねじ (64ピッチ) 使用
  • 1/4-20UNCタップ穴付きの固定用プレート
NEW
×

小型ダイレクトマウント
  • ブレッドボードへ直接固定が可能
  • 25.4mmの光軸高さ
  • コンパクトサイズ

ミニチュアミラーマウント (M6ねじタイプ)
  • ステージ面寸法 25mm角の小型・軽量デザイン
  • 用途に合わせた標準型と上付き型をラインナップ
  • M6マウントポスト上にも設置可能

上付き型キネマティックマウント (M6ねじタイプ)
  • 送りねじを上付きに配置。限られた狭い空間での使用に最適なデザイン
  • カラーコード化したつまみでピッチとロール方向の傾きを調節
  • マイクロメータードライブとスクリュードライブオプション
  • 光学素子は、セットスクリューとデルリン®ピンで所定の位置に保持

ギンバルマウント (M6ねじタイプ)
  • マイクロメーター採用の粗微動ドライブ

光学セルマウント (インチねじタイプ)
  • 大口径オプティクス用のロバストなキネマティックマウント
  • ボールピボットと送りねじにより、ピッチとロール方向のあおり調整が可能
  • マイクロメーターよりも50%以上高い分解能

光学セルアッセンブリ (¼-20UNCねじタイプ)
  • 大口径オプティクス用のロバストなレンズホルダー
  • ポスト上に設置するための¼-20UNCのタップ穴付き
  • 光学セルマウントに固定し、キネマティック移動も可能

ユニバーサルミラーマウント (¼-20UNCねじタイプ)
  • ø15~75mmのミラーが固定可能
  • 矩形サイズのミラーも固定可能

ZABER 電動キネマティックマウント
  • 卓越した移動分解能と位置再現性
  • 統合されたモーターとコントローラーを使って簡単操作
  • マニュアル制御とRS-232制御の両方に対応
  • φ12.5~12.7mm、φ25~25.4mm、またはCマウントに対応

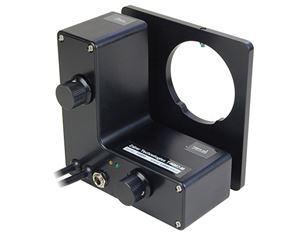

ZABER™ コントローラー内蔵電動ギンバルマウント
  • ±7° まで回転する2軸ギンバルマウント
  • ビルトイン・コントローラー搭載
  • 手動かRS-232シリアルインターフェース経由で制御可能

ビームステアリングアッセンブリ
  • すぐに使えるビームステアリングASSY
  • 100TPI (0.25mmピッチ)の高分解能キネマティックマウント使用
  • 安定性の高いø20mm極太ポスト仕様もラインナップ

標準型キネマティックマウント (M6ねじタイプ)
  • Kinematic Movement
  • Holds ½", 1" and 2" Diameter Mirror

×
