アナモルフィックプリズムペア

TECHSPEC Mounted and Unmounted Anamorphic Prism Pairs

TECHSPEC Mounted and Unmounted Anamorphic Prism Pairs


  • 楕円ビームを真円ビーム化するのに最適
  • 2種類のコーティングオプション (405nmレーザー用とNIR I )
  • マウントタイプとアンマウントタイプを用意

 アナモルフィックプリズムは、レーザービームの一軸方向の大きさを拡大するのに用いられます。一般的なレーザーダイオードから出射される楕円形状のビームの一方向 (短軸方向)のみを拡大し、真円形状のビームにほぼ近い状態に変換するのに最適です。2個の同じプリズムにより構成され、互いのプリズムの位置関係を所定の状態で設置することにより、2:1から6:1までのアスペクト比で拡大することが可能です。プリズムの入射出射二面に施される反射防止膜は、2種類のオプションを用意しています。NIR I マルチコーティングは、600~1050nmの広い波長帯に機能します。635nmや670nm等の赤色半導体レーザーで優れた性能が得られます。これに対し、405nm用コートは、青紫レーザーで最適化したVコーティングを採用しています。なお本製品を使用する際は、収差等の影響を低減し、最適な結果を得るために、入射ビームをコリメート状態にしてからご使用ください。

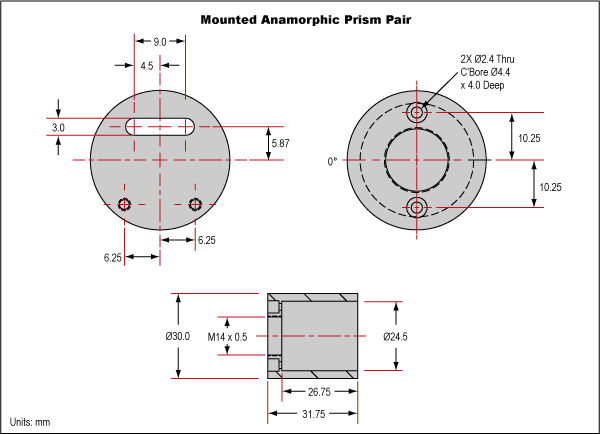

 マウントタイプの4.2Xアナモルフィックプリズムペアは、NIR I コーティングを施したアンマウントタイプのアナモルフィックプリズムペア (上記)を、主要なレーザーダイオード製品に多い、4:1前後のアスペクト比 (長軸と短軸の大きさの比)で鏡筒内に事前に固定しています。650nmの赤色レーザー波長で最適化されており、その波長において所定のアスペクト比を得ることができます (実用的には、633~670nmの赤色レーザーに対して問題なく使用できます)。ビームを真円化することは、レーザー光のコリメーション性能を改善し、回折限界レベルの集光性能を得ることを可能にします。本製品を通して出射されるビームの位置は、入射ビームのそれに対し、5.9mm分平行移動した状態になります (ビーム中心点基準)。なお本製品を使用する際は、収差等の影響を低減し、最適な結果を得るために、入射ビームをコリメート状態にしてからご使用ください。

 マウントタイプ専用のアクセサリー製品のLDパターンプロジェクターモジュール用アダプター (#56-868)は、同モジュールとの一体化を可能にします。同モジュールは、本プリズムのアスペクト比である4.2Xと同じ比率のレーザービームを出射します。同モジュールから出射される惰円ビームを、真円ビームに変換することが可能です (本アダプター使用の際は、システム長に11.9mmを加算してください)。またCマウントアダプター (#56-869)は、本製品の出射側鏡筒部に施されたM14 x 0.5の雌ねじをCマウント (1-32UNF)の雌ねじに変換します。これにより、本製品をCマウントシリーズコンポーネントに接続することが可能になります (本アダプターご使用の際は、システム長に5mmを加算してください)。

共通データ


Typical Values
Magnification α1 α2 Vertical Separation (V) Beam Displacement (D)
2X -20.6° -6.5° 1.75mm 4.50mm
3X -29.7° -0.9° 2.56mm 5.45mm
4X -34.1° 2.1° 3.01mm 5.74mm
5X -37.4° 3.2° 3.33mm 6.15mm
6X -39.7° 4.0° 3.51mm 6.42mm

Beam Expander Mounting Configurations.
