製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2075

RKE接眼レンズ


  • 光学系の設計データを公開
  • アイレリーフが長い
  • 45°の見かけ視角

 RKE 接眼レンズは、エドモンド・オプティクスの製品の中でも最も人気の高いデザインの一つです。元々は望遠鏡用に開発されたものですが、長年の実績により、産業用やメディカル用途にも幅広く利用されています。加えて、光学設計ソフトウェアを用いたシミュレーションを積極的に行われる方用に、RKE 接眼レンズの光学設計データも公開しています。スリーブ径は31.8mmです。

 光学設計データは、ご要望に応じて公開可能です。光学設計データ申請フォームでご申請ください。

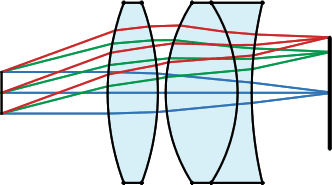

 アンマウントタイプのRKE 接眼レンズは、目レンズと視野レンズ、またその2つのレンズ間に挟むアルミ製スペーサー (黒アルマイト仕上げ)から構成されます。アンマウントタイプは、この接眼レンズ光学系を顧客仕様のアプリケーション内に実装する必要のあるOEM向けに、構成部品ベースとして提供するためにデザインされています。

補足:記載された全仕様は、光学設計データのみでシミュレーションされたものです。実際の性能は、製造公差に基づいて若干変わります。0.7像高のスポットサイズは、光軸上と0.7像高で均等にベストフォーカスが得られる地点での計算値になります。
