製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2339

台形型ビームスプリッター

Lateral Displacement Beamsplitters

Lateral Displacement Beamsplitters


  • 無偏光タイプは、可視域で機能するVISタイプと近赤外域で機能するNIRタイプをラインナップ
  • 光学系全体の簡素化が可能
  • 入射光を2本に分割し、同じ方向に平行性を持って出射するようにデザイン

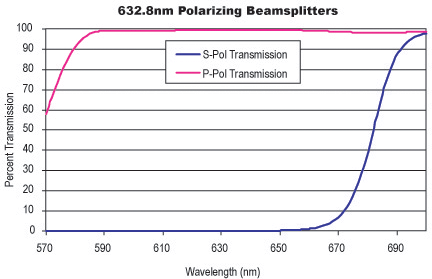

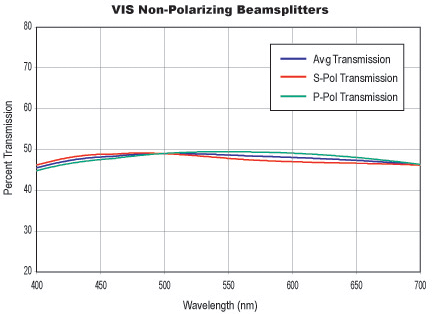

 TECHSPEC® 台形型ビームスプリッターは、分割した2本の光線を所定の距離だけ離して同一方向に出射します。このビームスプリッターは、一個の高精度なロンボイドプリズムをλ/8の面精度を有する直角プリズムに接合して作られます。角度公差を厳格に管理したデザインにより、 同一方向に出射する2 本のビーム間の平行度を30 秒以下に抑えます。入射面と出射面にはマルチAR コートが施されており、所定の波長帯に対する透過効率を最大にします。偏光タイプと無偏光タイプをラインナップ。偏光タイプは、632.8nmのHe-Neレーザーの発振波長に対して最適化され、対する無偏光タイプは、430~670nmの可視域に対して広帯域に機能するVISタイプと、 720~1080nmの近赤外域に対して広帯域に機能するNIRタイプが選べます。

共通データ


Size (A) 10mm 20mm
Beam Separation 10mm 20mm
