製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #1324

液体ライトガイド


  • NA=0.55 (許容受光角 68°(全角))
  • ガラスファイバーバンドルより全体的に高透過率
  • パッキングフラクションによる損失ゼロ
  • 曲げによるファイバーの破損なし
  • UV光の伝送においても高透過率

 液体ライトガイドは、バンドル型のガラスファイバー製ライトガイドにはない数多くの特長があります。液体ライトガイドのパッキングフラクション (光入射面の領域に対するファイバーコア部の実効領域の面積比)は実質100%のため、ファイバーへのカップリングロスを大幅に改善することが可能です。また可視光の伝送用途では近赤外光の透過を殆どブロックするため、カラー画像のコントラスト向上の目的に使用でき、像ボケの減少や色温度を高める効果もあります。更にバンドル型のライトガイドの場合は、繰り返し曲げて使用することにより製品にダメージを与えてしまうことがありますが、液体ライトガイドの場合はそのようなことが一切ありません。エドモンド・オプティクスの液体ライトガイドは、入射・出射窓に石英ガラスを採用し、紫外光が入射した時の吸収ロスを最小限に抑えます。なおファイバー光源に本製品を接続する場合は、適切なライトガイドアダプターを必ず一緒にお求め下さい。

共通データ

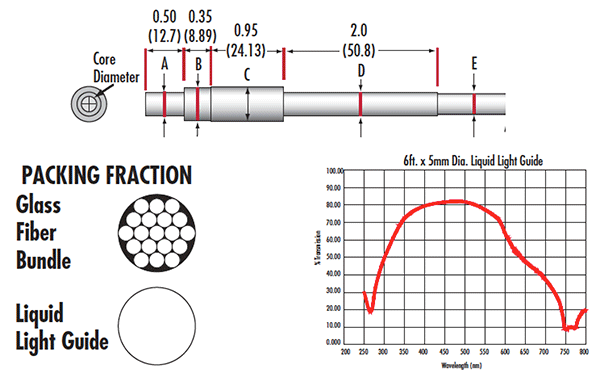

Core Diameter A B C D E Stock No.
3mm 0.312" 0.43" 0.50" 0.31" 0.27" #53-689
3mm 0.312" 0.43" 0.50" 0.31" 0.27" #53-692
4mm 0.312" 0.50" 0.50" 0.39" 0.37" #53-690
4mm 0.312" 0.50" 0.50" 0.39" 0.37" #53-693
5mm 0.312" 0.56" 0.60" 0.43" 0.41" #53-691
5mm 0.312" 0.56" 0.60" 0.43" 0.41" #53-694
