製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #1588

精密Z軸ステージ (ミリねじタイプ)


  • マイクロメータードライブ
  • ステージ位置固定用のロックねじ装備
  • アルミ製/黒アルマイト仕上げ

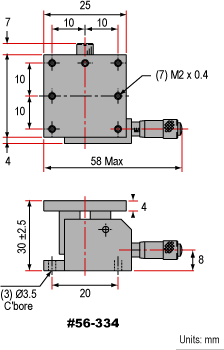

 マイクロメータードライブ (0.5mmピッチ)により、垂直 (Z軸)方向の正確な位置合わせと位置再現性を可能にします。エドモンド・オプティクスではステージ寸法別に全6種類のZ軸ステージをご用意しました。各ステージに採用されているガイドは、25x25mmと40x40mmステージがアリ溝、それ以外のサイズのステージがクロスローラーです。マイクロメーターの目盛分解能は0.01mm、ステージ面の移動精度 (真直度)は0.003mm。アルミ製/黒アルマイト仕上げ。ステージ設置用のキャップスクリュー付属です。なお本製品をブレッドボード製品に固定する場合、スライドベースプレートを対象のステージやブレッドボードのタップ穴に合わせてご使用ください。

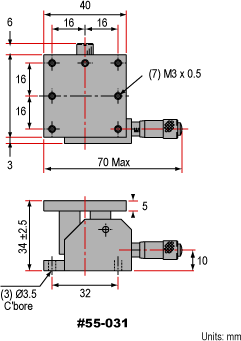

 40mm角サイズ、8mm厚のマウンティングプレート (#58-290) は、40mm角サイズのステージ (#55-031) に用いることで、ステージ面中央にM6 or U¼用のサグリ穴を持たせることができます。同規格のタップ穴を持つポストやポストホルダー製品の固定を可能にします。どのプレートも、回転ステージ固定用のキャップスクリュー付属です。

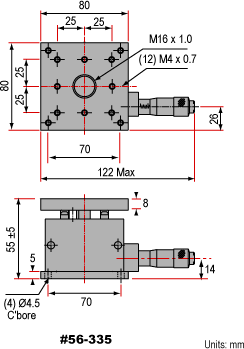

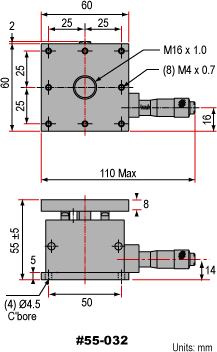

 60mm角サイズのZ軸ステージ (#55-032) と80mm角サイズのZ軸ステージ (#56-335) は、以下のオプトメカニクス製品と接続的互換性があります: #54-687, #55-459, #55-527, #55-840, #55-841, #56-336
