製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2357

SCHNEIDER VIS-NIRレンズ

Schneider Compact VIS-NIR Lenses

Schneider Compact VIS-NIR Lenses

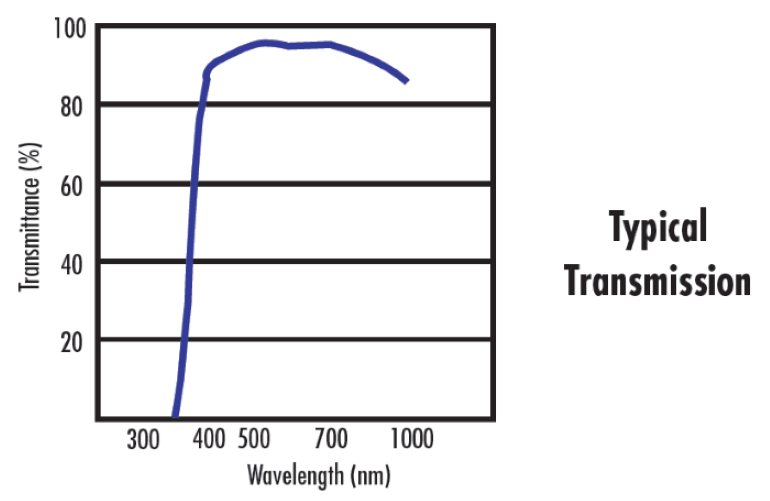

  • 400~1000nmの可視~近赤外波長帯に対して最適化
  • スタンダードシリーズとカラーコレクトシリーズ
  • 低Fナンバー設計
  • コンパクトサイズ
  • Cマウントデザイン

 Schneider Optics社 (ドイツ)製の本製品は、光学的にも、また機械的にも、産業用イメージング用途における特殊なニーズに対応するためにデザインされました。従来の単焦点レンズでは到底不可能な至近距離撮像を可能にします。2/3型カメラに対応したカラーコレクトシリーズと、より大判のエリアセンサーに対応するスタンダード (STD)シリーズが選べます。

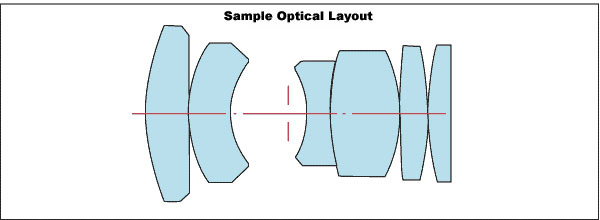

 カラーコレクトシリーズは、400~1000nmの広い波長帯域に対して光学的に補正しているため、同じ波長帯に対して感度を持つ標準的カメラと組み合わせて使用した場合に、焦点エラーが一切発生しません。この特長は、可視域のみでしか光学設計していない標準的カメラレンズ製品と比べた場合に、可視~近赤外の多色光撮像用途における画質の差として顕著に表われます。また明暗の差が激しい環境下でもレンズのピントを再調整する必要がないため、デイナイトカメラを用いた監視的用途にもお勧めです。対するSTDシリーズは、可視域 (400~700nm)の撮像から、近赤外域 (700~1000nm)の撮像に変えた時には、ピントの再調整を必要とします (光学的には各々の波長域内では焦点エラーが発生しない設計です)。

 本製品の光学系のピント調整機構は、一般的なカメラレンズ製品に見られるヘリコイドリング式ではない、非常に独特な機構を採用しています。本製品のように幅広い作動距離に対応させようとすると、レンズの全長が長くなり、鏡筒の外径も一回り大きなものになってしまいます。これを避ける目的のため、鏡筒を対物側とカメラ側に2分割し、各々をM23 x 0.5のねじ込みで一体化させた構造を採用しています。ピント調整時は、ねじ込みされた対物側鏡筒部を前後移動することにより行います。このねじ込み部は、通常はクランプリングによりその位置が固定されているため、ピント調整の際は、クランプリング自体を固定しているキャップスクリューを緩めてから作業する必要があります。光学系のピント位置の固定だけでなく、絞りの位置も固定できる堅牢なメカニカルデザインの採用により、大抵の産業用の環境において、性能の長期安定性を実現します。

補足: フィルターマウントにM62 x 0.75と記載されているレンズは、アクセサリー製品のフィルターマウントアダプター (#59825)を用いることで、同ねじ込み規格になります。レンズ単体では得られませんので、ご注意ください。

共通データ

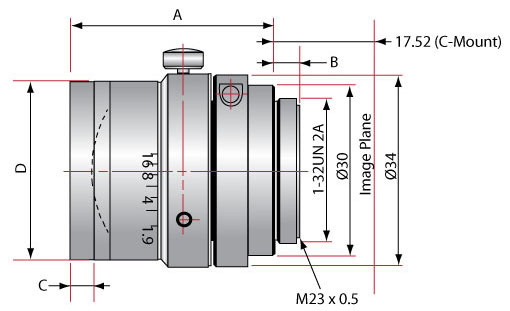

Color Corrected VIS-NIR Lens Dimensions
Stock No. A B C D
#59-819 41mm 6.3mm 2.8mm 37.3mm
#64-764 44.6mm 3.75mm 1.9mm 37.3mm
#56-533 32.4mm 5.1mm 0.9mm 31.5mm
#56-534 42.6mm 5.9mm 0.9mm 31.5mm
#56-535 33.4mm 4.4mm 12.4mm 31.5mm
#56-536 36.6mm 3.8mm 7.9mm 31.5mm
#56-537 34.7mm 3.8mm 2.3mm 31.5mm
#59-820 74mm 3.8mm 4.3mm 42mm

Standard VIS-NIR Lens Dimensions
Stock No. A B C D
#59-821 46.1mm 4.1mm 0.3mm 37.3mm
#59-822 41mm 3.8mm 2.5mm 31.5mm
#59-823 34.2mm 3.8mm 12.4mm 31.5mm
#59-824 48.9mm 3.8mm 2.7mm 31.5mm
