XYZ軸ラック&ピニオンステージ

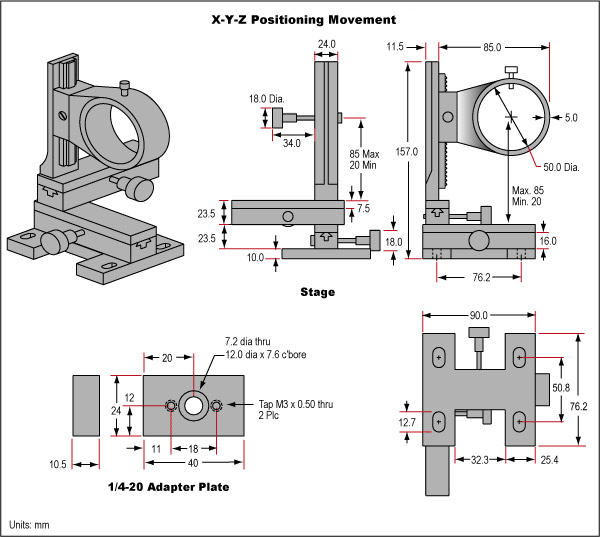

50mm Diameter, X-Y-Z Positioning Movement, #03-607

50mm Diameter, X-Y-Z Positioning Movement, #03-607


  • ヘリカルラックピニオンドライブ機構採用
  • φ50mm用マウント (VZM™用マウント)付属
  • しっかりとした自立用固定ベース付属

 ラック&ピニオン駆動により、XYZ軸の移動がすばやく出来る三軸連動移動ステージです。これに内径50mm、厚さ23.5mmのVZM™用マウントが付属のため、当社のVZM™レンズシリーズ全品を水平方向に固定し、その三軸位置調整も可能にします。付属のVZM™用マウントは、プラスドライバー使用によりZ軸ステージ部に容易に装着可能です (接続部とはM3のプラスねじ2本 (付属)を使用します)。アクセサリー製品のカメラ用アダプタープレート (#54-491)は、¼-20UNCの三脚ねじを有するカメラ製品の固定を可能にします (この時、同ねじ規格のキャップスクリューが別に必要になります)。自重 1.2kg。

カメラ用アダプタープレート (#54-491)

 本製品使用による三軸移動調整は、φ50mmの光学部品やVZM™レンズだけに留まりません。アクセサリー部品のカメラ用アダプタープレートを用いることで、¼-20UNCの代表的な三脚ねじ規格を持ったカメラ製品の固定、及びその三軸移動調整が可能になります。XYZ軸ラック&ピニオンステージ (#03-607)へのカメラ用アダプタープレートの固定方法は、同ステージに付属のVZM™用マウントのそれと同じです。なお本プレートを用いてカメラを固定する際は、¼-20UNCのキャップスクリューを併せてお求めください。
