製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2701

二軸直尺スケールミクロメーター


  • 二軸 (X軸 & Y軸)デザイン
  • インチスケールとミリスケール
  • 2種類のガラス基板 (フロートガラス & オパールガラス)が選択可能
  • N.I.S.T.トレーサビリティの精度保証認定書が付いたN.I.S.Tバージョンも選択可能

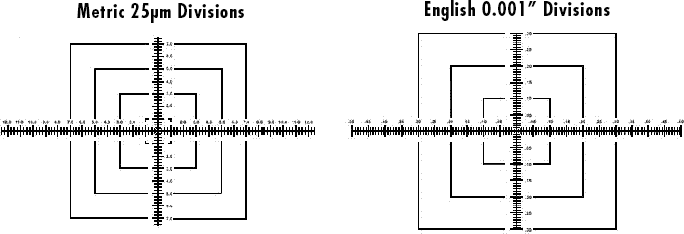

 マシンビジョンシステムにより得られた画像の水平と垂直軸方向の大きさを、一時に校正する目的でデザインされました。ターゲットを回転したり、カメラのアスペクト比を補正することなく、校正できます。目盛分解能25μmのミリスケール (スケール長は25mm (水平)と15mm (垂直))と、同分解能0.001” (25.4μm)のインチスケール (スケール長は1インチ (水平)と0.6インチ (垂直))の2種類のスケールで構成されます。標準的な無色透明のフロートガラスを基板に用いたタイプと、透過/落射照明時に照明光を均一に拡散する乳白色オパールガラス基板タイプが選べます。どちらのタイプも、基板寸法は25.4mmL x 76.2mmW x 1.5mmTの共通サイズです。
