製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2126

FCコネクター用アライメントマウント (ミリねじタイプ)

2-Axis Fiber Alignment Mount w/ Standard Kinematic Movement, #55-476
2-Axis Fiber Alignment Mount w/ Micrometer Kinematic Movement	, #55-477
Fiber Alignment Mount w/ Gimbal Tilt and Micrometer Movement, #55-478

2-Axis Fiber Alignment Mount w/ Standard Kinematic Movement, #55-476

2-Axis Fiber Alignment Mount w/ Micrometer Kinematic Movement , #55-477

Fiber Alignment Mount w/ Gimbal Tilt and Micrometer Movement, #55-478


  • FC ファイバーコネクター装備
  • XY方向の直進移動でファイバーの正確なアライメントを実現
  • スクリュードライブと差動マイクロメータードライブモデル、及びあおりステージ付きモデルを用意

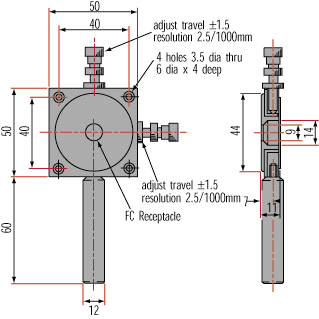

FCコネクター用アライメントマウントは、FCコネクターの付いたファイバーパッチコードを接続し、XY方向の直進移動 (±1.5mm) を可能にします。本製品には、0.5mmピッチの送りねじを使用したスクリュードライブモデルと、同部に差動マイクロメータードライブ (目盛分解能2.5μm) を使用した差動マイクロドライブモデル、更には差動マイクロドライブモデルに二軸方向のあおり調整機能 (±2°) を追加装備した差動マイクロ+あおりドライブモデルの3機種が選べます。アルミ製/黒アルマイト仕上げ。なおポスト接続用のタップ穴は、スクリュードライブモデルと差動マイクロドライブモデルがM4、一方の差動マイクロ+あおりドライブモデルがM6になります。
