製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #1573

上付き型キネマティックマウント (M6ねじタイプ)


  • 送りねじを上付きに配置。限られた狭い空間での使用に最適なデザイン
  • カラーコード化したつまみでピッチとロール方向の傾きを調節
  • マイクロメータードライブとスクリュードライブオプション
  • 光学素子は、セットスクリューとデルリン®ピンで所定の位置に保持

 上付き型キネマティックマウントは、ミラー等の光学素子を固定し、送りねじによる二軸方向の正確なあおり調整を可能にします。どのホルダーにも標準的な送りねじを用いたスクリュードライブモデルの他に、マイクロメータードライブ (目盛分解能は0.005mm)モデルが選べます。どちらのタイプも0.25mmピッチの細目ねじを使用しています。アルミ製/黒アルマイト仕上げ。光学素子は3点支持により固定します。3点支持は、デルリン®ピン2点により光学素子に傷が付かないように受け、残りのセットスクリュー1点により最終的に固定します。なお本製品をブレッドボード上に設置する際は、ポストポストホルダーが必要になります。

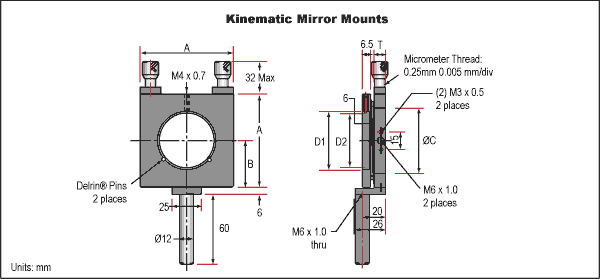

共通データ


Optic Diameter D1 (mm) Clear Aperture, D2 (mm) A (mm) B (mm) C (mm) Stock No.
25.00 22.00 60.00 30.00 36.00 #56-327
#56-238*
25.40 22.00 60.00 30.00 36.00 #55-003
#55-456*
50.80 47.00 80.00 40.00 56.00 #55-005
#56-326*
50.00 47.00 80.00 40.00 56.00 #55-457*
* with micrometer
