レンズホルダー (M6 & U¼ねじタイプ)


  • シンプルな固定方法
  • ポスト固定用にM6と¼-20UNCのタップ穴加工
  • アルミ製/黒アルマイト仕上げ

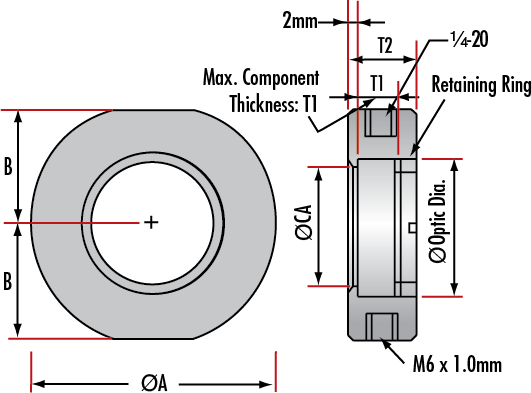

 レンズホルダーは、当社のレンズやフィルター、ミラー、他の光学素子を保持するためにデザインされています。付属のねじリングにより、素子を所定の場所に確実に固定します。ブレッドボード上に設置する際は、ポストとポストホルダー (別売り)をご利用ください。ホルダー本体の側面部にはM6 と¼-20 UNCのタップ穴が各々施されており、同ねじ規格のマウントポスト上に設置可能です (なおU¼側のタップ穴付近には、そのタップを識別するためのドットマークが打ってあります)。固定可能なレンズの直径は下記リストのレンズ径に該当し、CA はホルダーの開口径、T1は保持可能な素子の許容最大コバ厚になります。

共通データ


Maximum Optic Diameter Clear Aperture (CA) Mount Diameter A B Maximum Optic Thickness T1 Mount Thickness T2 Stock No.
5 4 30 13.5 5.7 12 #64-551
6 5 30 13.5 5.7 12 #64-552
9 6 30 13.5 6 12 #64-553
10 7 30 13.5 6 12 #64-554
12 9 35 16.0 10 16 #64-555
12.7 9.5 35 16.0 10 16 #64-556
15 12 35 16.0 10 16 #64-557
18 15 40 19.0 12 18 #64-558
20 17 40 19.0 12 18 #64-559
25 22 45 21.5 10 16 #64-560
25.4 22 45 21.5 10 16 #64-561
25.4 22 45 21.5 13 19 #65-562
30 26 50 24.0 6 12 #64-563
30 26 50 24.0 12 18 #64-564
38.1 34 60 29.0 12 18 #64-565
40 36 60 29.0 12 18 #64-566
50 46 70 34.0 12 18 #64-567
50 46 70 34.0 18 24 #64-568
50.8 46 70 34.0 12 28 #64-569
76.2 71 100 49 20 26 #64-570
