製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2786

ポストホルダー


  • インチねじタイプとミリねじタイプ
  • インチねじタイプ: 底面部に¼-20UNCのタップ穴を採用
  • ミリねじタイプ: 底面部にM6 x 1のタップ穴を採用
  • 独創的な3点接触デザイン
  • アルミ製ハウジングと真鍮製の底面接触部を採用

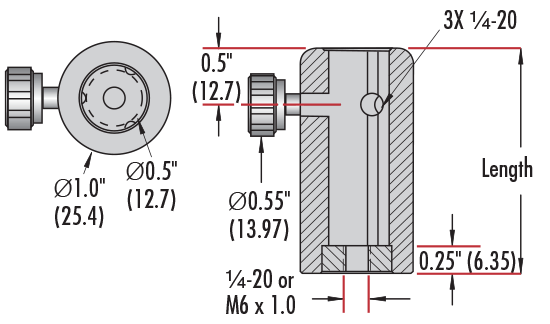

 独創的な3点接触デザインを採用したポストホルダーは、直径12.7mm のTECHSPEC® マウントポストをより正確に芯合わせして固定できます。ポスト挿入口にある3 点の接触ガイドは、各ポストホルダーの内径全長にわたって伸びているため、当社のポスト製品の装着をより正確なものにします。加えて、ポストの高さ位置を固定するためのサムスクリュー用のタップ穴が3ヶ所に施されているため、用途に合わせてサムスクリューの取りつける場所を変えることができます。ポストホルダー自体をブレッドボードやテーブル等の固定治具からいちいち取り外す必要がありません。ポスト挿入用の穴の深さは、ポストホルダーの全長から6.35mm分差し引いた大きさになります。ハウジング部にはレーザー彫刻を行い、そのねじ規格が表示してあるため、組み込みも素早く行えます。ポスト固定用のサムスクリュー付属。なおブレッドボードやテーブル等の固定治具に固定するためのセットスクリューは、別にご用意ください。

共通データ

#68-233 English Post Kit
Description Qty Stock No.
Post Holder, 1" Length 1 #58-976
Post Holder, 1.5" Length 1 #58-977
Post Holder, 2" Length 2 #58-978
Post Holder, 3" Length 2 #58-979
Post Holder, 4" Length 1 #58-980
Post Holder, 6" Length 1 #58-981
#68-234 Metric Post Kit
Description Qty Stock No.
Post Holder, 25.4mm Length 1 #58-970
Post Holder, 38.1mm Length 1 #58-971
Post Holder, 50.8mm Length 2 #58-972
Post Holder, 76.2mm Length 2 #58-973
Post Holder, 101.6mm Length 1 #58-974
Post Holder, 152.4mm Length 1 #58-975
