特定モデルタイプ顕微鏡用リレーレンズ


  • 顕微鏡の像を産業用カメラにリレー
  • 顕微鏡のモデルに合わせた専用アダプターを豊富に用意
  • Cマウントデザイン
  • 0.5X、0.67X、1Xの倍率をラインナップ; 高解像力と正確なピント調整を実現

 豊富なアダプターにより、多くの顕微鏡のメジャーモデルに使用可能です。3種類の倍率 (0.5X、0.67X、1X)が選べるカプラー (本体)と、接続する顕微鏡のモデルにより選ぶ7種類のアダプターにより構成されます。ご使用の際はカプラーから一機種とアダプターから一機種を各々選び、組み合わせてご使用下さい。倍率1Xのカプラーは、デジタルカメラにも対応する高解像度を実現します。カプラーには光学系のピント調整機構を搭載し、鏡筒中のリングを回すことにより、接眼レンズを通してピント調整した像と同焦性を保ったまま、カメラの方にリレーすることも可能です。

 仕様の表は、カプラーの各倍率モデルが使用するカメラのセンサーサイズにより、どのようなレンズとして機能するかを表したものです。一部のカプラーとセンサーサイズの組み合わせでは、像のケラレが生じてしまうため、実用上適さない組み合わせが存在します。

共通データ

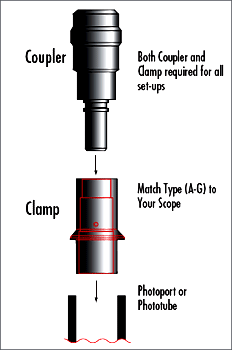

Note: Match video coupler from the first table with desired camera format, then match appropriate bottom clamp from the second table with your microscope; both parts are required to make a full system.

This table shows the effects of using various magnification couplers with different sensor formats. Lower magnification equals a larger field of view. Lower magnifications do not work well with larger sensor format sizes.


Stock No. Coupler Magnification 1/3" Format ½" Format 2/3" Format 1" Format
#58-376 0.50X Magnification Widest FOV Widest FOV N/A N/A
#58-377 0.67X Magnification Higher Mag. Higher Mag. Widest FOV N/A
#58-378 1.00X Magnification Highest Mag. Highest Mag. Higher Mag. Widest FOV
Bottom Clamp Selections for Specific Microscope Models
A) Fits all LEICA scopes with 37mm ID photoports, as well as the LEICA DMR, DMLS, DMLB and DMIRB. #58-379
B) Fits all 38mm ID photoports from LEICA, LEITZ, NIKON and WILD. Scopes do not include phototube, just a photoport or a removable phototube. #58-380
C) Fits all NIKON scopes with phototubes (scopes with non removable/permanently affixed phototubes). #58-381
D) Fits OLYMPUS scopes with U-SPT phototubes (standard trinocular phototubes on older scopes). #58-382
E) Fits OLYMPUS BX and AX Provis series without U-SPT phototube. Scope does not include phototube, just a photoport or a removable phototube. #58-383
F) Fits OLYMPUS and ZEISS scopes with standard 25mm outer diameter phototubes. #58-384
G) Fits ZEISS: Axiolab, Axiotech, Axioplan-2 and Axiophot-2. If using standard trinocular photoport, fits AXIOVERT: 100, 135, 135M and 1M series. Also fits ZEISS: SV6, SV11, Stemi 2000-C and Stemi DRC. #58-385

Note: The difference between a photoport and a phototube is that the photoport is the physical opening in a microscope into which a phototube is placed. Some phototubes are not removable.
