ZABER™ 垂直移動電動ステージ

Vertical Translation
Vertical Motorized Stage Controller

Vertical Translation

Vertical Motorized Stage Controller


  • Zaber™ 高精度電動ステージとの互換性により、XYZ軸構成へと発展可能
  • 20mmの移動量と最大48mm/秒の移動速度
  • 10kgの耐荷重と20kgのピーク推力

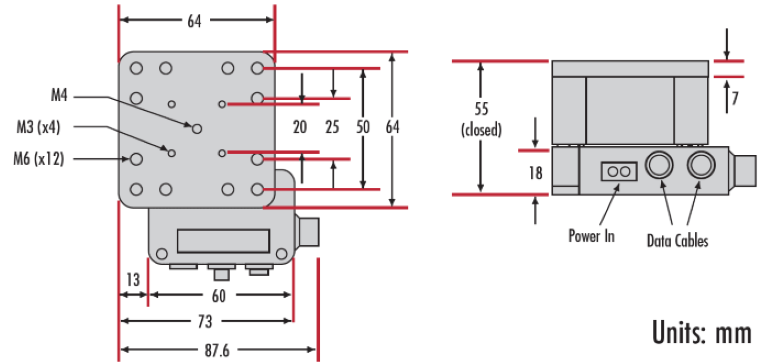

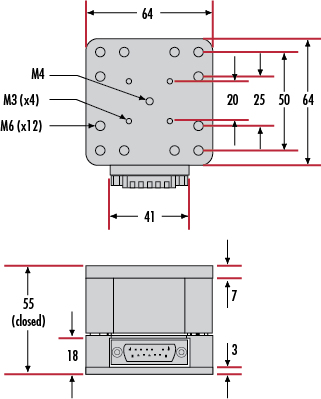

 Zaber™ 垂直移動電動ステージは、10kgまでの重量物を48mm/秒の最大速度で20mmまで上昇することのできる、ステッピングモータードライブ採用の水平面ステージです。Zaber™ 垂直移動電動ステージは、ステージ面を一番下げた時の全高がわずか55mmしかないため、システムインテグレーションを容易にし、Zaber™ 高精度電動ステージ上への設置を可能にしてXYZ軸移動へと発展できます。上面プレート側にはM6とM3の固定用タップ穴があるのに対し、下面プレート側にはM6か ¼-20UNCのねじを持つ部品と固定することができます。

補足:駆動の際は、48V コントローラー (#89-366)が必要になります。
