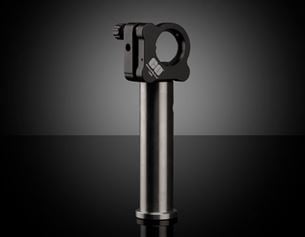

Eシリーズ キネマティックマウント 25/25.4mm

E-Series Kinematic Circular Optical Mounts

E-Series Kinematic Optical Mirror Mounts

#15-865, 12.5/12.7mm Optic Dia., E-Series Kinematic Mount

#15-866, 25.0/25.4mm Optic Dia., E-Series Kinematic Mount

#15-867, 50.0/50.8mm Optic Dia., E-Series Kinematic Mount

#15-868, 75.0/76.2mm Optic Dia., E-Series Kinematic Mount

#15-869, 100.0/101.6mm Optic Dia., E-Series Kinematic Mount

商品コード #17-521 New
×
¥8,550
数量 1+
¥8,550
大口価格
見積依頼する
タイプ:
Adjustable - Tip-Tilt
構造:
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings
光学素子のタイプ:
Circular
固定できる素子のサイズ (mm):
25/25.4
ポスト径 (mm):
25.4
送りねじの本数:
2
有効径 CA (mm):
23
固定可能な素子の最小厚さ (mm):
2
角度調整範囲 (チルト方向) (°):
±3.5
角度調整範囲 (チップ方向) (°):
±3.5
送りねじピッチ (mm):
0.25
Optical Axis Height (mm):
127.00
キットの構成:

環境規制対応状況

RoHS 2011/65:

製品群全体の紹介

  • 実験やOEMシステムに不可欠なマウント.
  • Economicalな価格を実現
  • 12.7 - 101.6mm径までの バージョンをラインナップ
  • M6 x 0.25 (101.6 TPI) の細目送りねじを使用

Eシリーズ キネマティックマウントは、研究開発、試作およびシステムインテグレーションでのアプリケーションに不可欠な数多くの高いバリューを提供します。本マウントは、2本の送りねじを用いて (±3.5°)の角度調整やアライメントが行えます。M6 x 0.25 (101.6 TPI) の送りねじによるスムーズな移動は、手動もしくは2mmサイズの六角レンチを用いた送りねじの操作で行うことができます。送りねじのつまみ部は、よりコンパクトなフォームファクターを作り出すために取り外し可能です。Eシリーズ キネマティックマウントは、M4もしくはNo.8-32UNC のキャップスクリューを用いて他部品に固定できるザグリ穴の貫通穴部分にM6 x 1のタップ加工が施されており、マウントの多様性を高めると共に、TECHSPEC® ステンレス製マウントポストペデスタルポスト への直接固定を可能にします。

共通データ

E-Series Kinematic Circular Optical Mounts
A (mm) B (mm) C (mm), Nominal Optical Diameter D1 (mm) Clear Aperture D2 (mm) Stock No.
25.4 43.5 39.5 12.7/12.5 10 #15-865
25.4 43.5 39.5 25.4/25.0 23 #15-866
38.1 70.1 41.5 50.8/50.0 29 #15-867
50.8 98.9 49.5 76.2/75 72 #15-868
63.5 123.5 54.5 101.6/100 97 #15-869
E-Series Kinematic Circular Optical Mounts
×
