Name: TS N-BK7 ウエッジプリズム 25mm 8° VIS-NIR
Brand: TECHSPEC
SKU: 45-562
Price: ¥8,250

TS N-BK7 ウエッジプリズム 25mm 8° VIS-NIR

商品コード #45-562 5-7営業日

- +

¥8,250

数量 1-5
¥8,250

数量 6+
¥6,600

大口価格
見積依頼する

+ お気に入りリストに加える
Create an account or log in to access saved list

比較する

製品情報ダウンロード

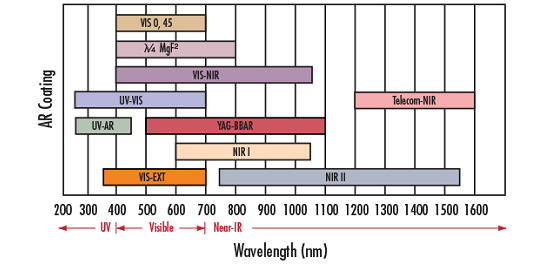

コーティング:

VIS-NIR (400-1000nm)

角度公差 (秒):

±30

面取り:

Protective bevel as needed

コーティングスペック:

R_abs ≤0.25% @ 880nm
R_avg ≤1.25% @ 400 - 870nm
R_avg ≤1.25% @ 890 - 1000nm

熱膨張係数 CTE (x 10^-6/°C):

7.1

設計波長 DWL (nm):

632.8

直径 (mm):

25.00 +0.00/-0.10

像方向:

Beam Deviation

パワー (ジオプター):

14.05

Ray Deviation @ 633nm (°):

8.00

N-BK7

平面度 (P-V):

λ/10

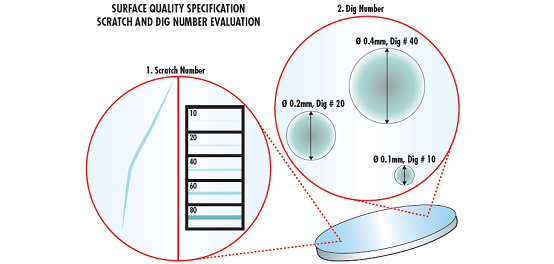

表面品質 (キズ-ブツ):

20-10

全厚 (mm):

3.00

タイプ:

Wedge Prism

波長域 (nm):

400 - 1000

ウエッジ角度:

14° 51'

Maximum Edge Thickness (mm):

9.6

5 J/cm² @ 532nm, 10ns

環境規制対応状況

RoHS 2015/863:

適合

適合証明書:

内容を見る

Reach 235:

適合

製品群全体の紹介

ビームステアリング用途に最適
0.5°~15°のビーム偏角オプション
未コートか反射防止コート付きをラインナップ
アナモルフィックプリズムペアも製品ラインナップ

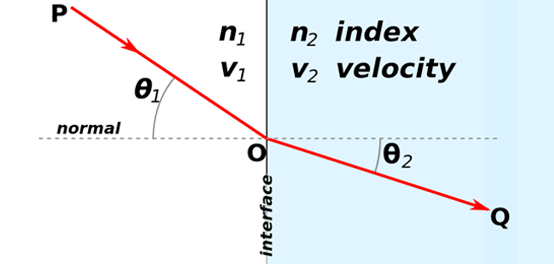

ウェッジプリズムは、一枚使用、或いは2枚1組で用いて、レーザービームを偏角することができます。レーザーを光源にしてプリズムを回転させると軌跡は円を描きます。ビームステアリング用途に最適です。一枚のウェッジプリズムで偏角できる能力は、ジオプターの単位で表されます。1ジオプターは、1m先の照射距離でビームを1cmずらすことのできる大きさです。なお波長 (屈折率)別偏角度 (θd)は、(n -1) x [ウェッジ角度]により近似できます。

ウェッジプリズムを2枚用いることで、ビーム整形用のアナモルフィックプリズムとして使用することができます。ダイオードレーザーの楕円ビーム形状を補正することができます。また2枚1組のウェッジプリズムは、全角4θ (θはプリズム一枚時の偏角量)の範囲内でビームを偏角することができます。ビームステアリングは、2枚のプリズムの光軸を一致させた状態で、互いに独立して回転させることで可能になります。イメージングアプリケーションにおいては、ビームを異なる位置でスキャンする用途に代表して用いられます。

補足： ビーム偏角は、角度とジオプターで表示されます。ジオプターの場合、プリズムから1m離れた距離で1cmずれる時が1ジオプターに相当します。

技術情報

N-BK7
	3mm厚の未コートN-BK7 ウインドウのUV-NIRスペクトルでの典型透過率データのダウンロードはこちらをクリック
	3mm厚のMgF₂ (400-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg ≤ 1.75% @ 400 - 700nm (N-BK7) この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-EXT (350-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 350 - 700nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-NIR (400-1000nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs≤ 0.25% @ 880nm R_avg≤ 1.25% @ 400 - 870nm R_avg≤ 1.25% @ 890 - 1000nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS 0°(425 - 675nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.4% @ 425 - 675nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のYAG-BBAR (500-1100nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 0.25% @ 532nm R_abs ≤ 0.25% @ 1064nm R_avg≤ 1.0% @ 500 - 1100nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR I (600 - 1050nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 600 - 1050nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR II (750 - 1550nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 1.5% @ 750 - 800nm R_abs ≤ 1.0% @ 800 - 1550nm R_avg≤ 0.7% @ 750 - 1550nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック

N-BK7
	3mm厚の未コートN-BK7 ウインドウのUV-NIRスペクトルでの典型透過率データのダウンロードはこちらをクリック
	3mm厚のMgF₂ (400-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg ≤ 1.75% @ 400 - 700nm (N-BK7) この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-EXT (350-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 350 - 700nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-NIR (400-1000nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs≤ 0.25% @ 880nm R_avg≤ 1.25% @ 400 - 870nm R_avg≤ 1.25% @ 890 - 1000nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS 0°(425 - 675nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.4% @ 425 - 675nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のYAG-BBAR (500-1100nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 0.25% @ 532nm R_abs ≤ 0.25% @ 1064nm R_avg≤ 1.0% @ 500 - 1100nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR I (600 - 1050nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 600 - 1050nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR II (750 - 1550nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 1.5% @ 750 - 800nm R_abs ≤ 1.0% @ 800 - 1550nm R_avg≤ 0.7% @ 750 - 1550nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
