アクロマティックシリンダーレンズをなぜ選ぶ？

アクロマティックシリンダーレンズは、像面において球面収差や色収差を劇的に改善する点を含む、従来のシリンダーレンズにはないいくつかの性能的利点があります。アクロマティックシリンダーレンズは、LED光源のラインビーム形成に理想的です。LEDは一般的に単色光源と見なされていますが、代表的なLEDは30nm前後のスペクトル幅 (半値全幅ベース)があったりします。

Table1は、520nmのLEDをアクロマティックシリンダーレンズと標準的シリンダーレンズの各々で一点集光した時のライン幅の比較です。ライン幅がより小さくなるため、LEDベースのスキャンニングデバイスでは、解像力がより高くなり、S/Nやスループットがより高くなります。

Table 1: φ12.5mmシリンダーレンズの焦点距離別に得られるライン幅の比較
焦点距離	アクロマティックシリンダーレンズ	標準的シリンダーレンズ
25mm	60μm	275μm
50mm	8μm	77μm
75mm	回折限界 (8μm)	45μm
100mm	回折限界 (10μm)	34μm

Figure1は、平凸シリンダーレンズによる球面収差の影響を図解したものです。アクロマティックシリンダーレンズを用いた色収差の改善は追加メリットの一つですが、この例では、劇的に改善された球面収差が、更に薄く、焦点深度の深いラインを生み出しています。

Illustration of the effect of spherical aberration through the PCX cylinder lens

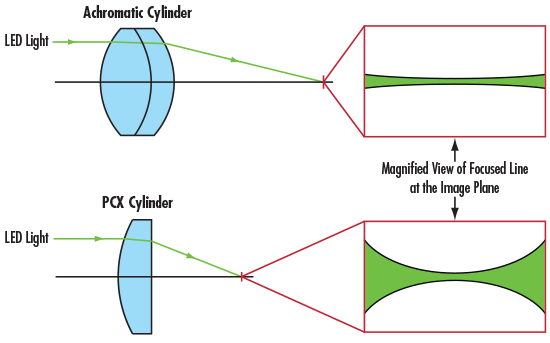

Figure 1: 2種類の平凸シリンダーレンズによる球面収差の影響の図解
