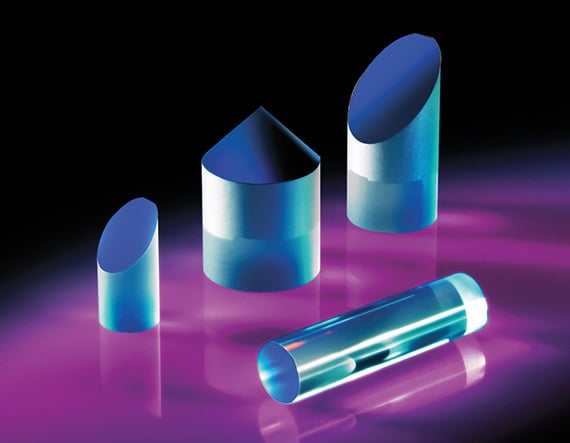

プリズム製造


 在庫販売品と特注品、設計から試作、そして量産まで

 広範なプリズム形状をラインナップ

 図面に沿った製作に対応

 一般的硝種を様々な標準とカスタムコーティングで対応

概要

 エドモンド・オプティクスは、直視、レーザー照準、観察用機器を始めとするアプリケーションに向け、標準規格品とカスタム品の光学プリズムを製造する業界屈指のプリズムサプライヤーです。当社の世界クラスのプリズム製造対応力は、像の移動や回転、ビームステアリング、再帰反射、そして分散の最も厳しい要求に対応します。あなたのアプリケーションが当社の豊富な在庫からの標準規格品でも、図面に沿ったレンズ製作でも、また完全特注デザインでも、当社の光学設計や製造エンジニアのエキスパートがあなたのニーズに合致するソリューションを用意いたします。プリズムに関して、またプリズムがどのように作られるかを理解するために、光学プリズム入門のアプリケーションノートをご覧ください。

対応力

 エドモンド・オプティクスは、毎年500,000万個を超えるプリズムを生産します。当社の専門性は、高品質なSchott, オハラ, CDGM各社の広範な硝種をオプティカルコンタクト法を用いて高精度な角度公差で加工することにあります。

プリズム製造時の仕様
  商用 精密 高精密
寸法 2 – 200mm 2 – 150mm 2 – 75mm
寸法公差 +0/-0.2mm +0/-0.1mm +0/-0.01mm
垂直方向高さ公差 ±0.25mm ±0.1mm ±0.03mm
イレギュラリティ 1.0λ λ/4 λ/20
プリズムの角度公差 ±3’ ±1’ 45º & 90º ±0.5”
ペンタプリズムの偏角公差 ±5’ ±3 ±0.5”
最大面取り幅 (@ 45°) ±0.5mm ±0.3mm ±0.05mm
表面品質 (キズ- ブツ) 80-50 40-20 10-5
接合したプリズムアッセンブリ品のビーム偏角 5’ 3’ 0.5’
ピラミダル公差 ±5’ ±3’ ±0.5’

光学プリズム入門

 光学プリズムの基礎を学び、理解していきましょう。

製造設備

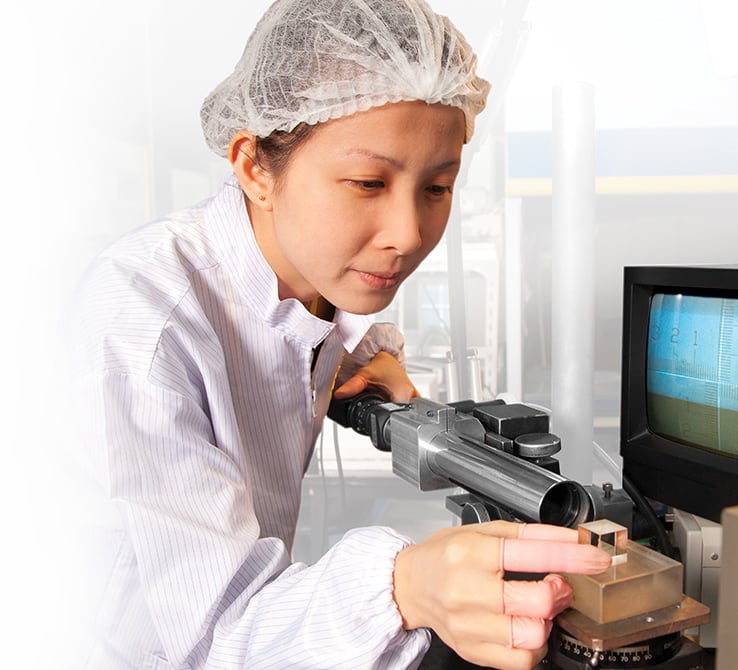

測量

Optical Prisms Equipment

追加資料

アプリケーションノート

理論的説明や公式、図解などを網羅した技術情報やアプリケーション実例です。

EO Preferred Glasses
読む

光学プリズム入門
読む

光学プリズムのアプリケーション実例
読む

映像情報

簡単な豆知識からアプリケーションベースの製品メリットを紹介したデモまで、光学部品の理解に役立つ有益な映像資料です。

光学プリズム製品レビュー
鑑賞する

正しいプリズムを選定すること

 エドモンド・オプティクスには、在庫販売品と特注品のプリズムを供給する専門性があります。当社が得意とするプリズムは、直角、ペンタ、そして像回転プリズムです。あなたの要件を今すぐご相談ください。当社の光学製造エンジニアの専門スタッフがあなたの要件を検討し、あなたのシステムニーズに予算内で対応するプリズムを確実に供給していきます。

直角

  • 光路を90°曲げるのに使用
  • 左右反転像を形成
  • 像やビーム移動用に2個1組を用いて使用

全製品を見る

Right Angle
Optical Prisms
