平凸レンズ (VIS 0° コート)

×

TECHSPEC® 平凸レンズ (VIS 0° コート) は、正の焦点距離をもち、イメージングアプリケーションでは集光や一点集光用に最適にします。エミッター、ディテクター、レーザー、およびファイバーオプティクスを含むさまざまなアプリケーションにも有益です。平凸レンズは、DNAシーケンサーやポリメラーゼ連鎖反応 (PCR) 検査プラットフォームなどのバイオテクノロジー機器をはじめ、光学や光工学アプリケーションの多くに最適です。TECHSPEC 平凸レンズ (VIS 0° コート) は、直径と焦点距離別に豊富にラインナップします。このレンズと同一のデザインで、未コートや広帯域反射防止 (BBAR) コーティング - MgF2VIS-NIRNIR INIR IIVIS-EXT, YAG-BBAR - を施したものもラインナップします。

このコート付きレンズは、DNAシーケンサーやポリメラーゼ連鎖反応 (PCR) 検査プラットフォームなどのバイオテクノロジー機器をはじめ、光学や光工学アプリケーションの多くに利用することができます。

技術情報

N-BK7

3mm厚の未コートN-BK7 ウインドウのUV-NIRスペクトルでの典型透過率

データのダウンロードはこちらをクリック

3mm厚のMgF2 (400-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg ≤ 1.75% @ 400 - 700nm (N-BK7)

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

3mm厚のVIS-EXT (350-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg ≤ 0.5% @ 350 - 700nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

3mm厚のVIS-NIR (400-1000nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Rabs ≤ 0.25% @ 880nm
Ravg ≤ 1.25% @ 400 - 870nm
Ravg ≤ 1.25% @ 890 - 1000nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

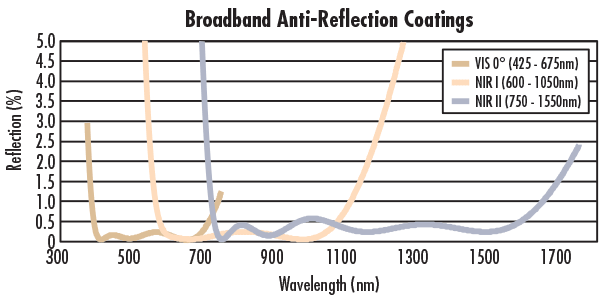

3mm厚のVIS 0°(425 - 675nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg ≤ 0.4% @ 425 - 675nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

3mm厚のYAG-BBAR (500-1100nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Rabs ≤ 0.25% @ 532nm
Rabs ≤ 0.25% @ 1064nm
Ravg ≤ 1.0% @ 500 - 1100nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

3mm厚のNIR I (600 - 1050nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Ravg ≤ 0.5% @ 600 - 1050nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック

3mm厚のNIR II (750 - 1550nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率

青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ:

Rabs ≤ 1.5% @ 750 - 800nm
Rabs ≤ 1.0% @ 800 - 1550nm
Ravg ≤ 0.7% @ 750 - 1550nm

この範囲外のデータは保証外になり、参考値扱いになります。

データのダウンロードはこちらをクリック
