ゲルマニウム IR ハイブリッド非球面レンズ

3~5μmの波長帯で色補正
回折限界に近い集光性能
光学設計データを開示可能
ゲルマニウム材料のサプライチェーンの問題から当社のゲルマニウム製品のリードタイムや価格が上昇する可能性があります。更なる情報は当社のカスタマーサービスチームにお問い合わせください
本完成品の在庫には限りがあり、在庫がなくなり次第、調達可能な原材料は現時点でありません。お客様のニーズに合った代替ソリューションは、当社の製品サポートエンジニアにご相談ください。最新価格と在庫状況は、カスタマーサービスよりお知らせいたします

TECHSPEC® ゲルマニウム IR ハイブリッド非球面レンズは、3~5μmの帯域内のどの単波長に対しても回折限界の集光性能が得られます。また3~5μmの全帯域で用いた場合には、回折限界に近い集光性能が得られます。イメージング用途やFTIRスペクトロメーター、また広帯域光源を利用したあらゆる中波IRアプリケーションへのインテグレーションに最適です。ゲルマニウムを硝材に用いた代表的な平凸レンズ、非球面レンズ、及びハイブリッド非球面レンズの一点集光性能比較 (Fナンバー別)は、技術データの表を参照ください。

商品一覧
商品詳細
技術情報
取扱い上の注意
アクセサリー製品
関連製品
参考資料

商品一覧

商品詳細

どのレンズも、赤外照明で最も良く利用される3~5μmの波長において、95%レベルの高透過率を得ることができます。しかしながら、非球面上に施した回折光学面固有の問題により、設計波長帯のスペクトル末端側での全体透過率は低くなります。なお特注デザインやコーティングのお問い合わせは、別途ご連絡ください。

技術情報

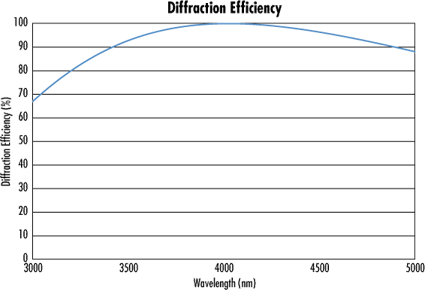

Chart showing diffraction efficiency percentage varying with wavelength from 3000 to 5000 nm

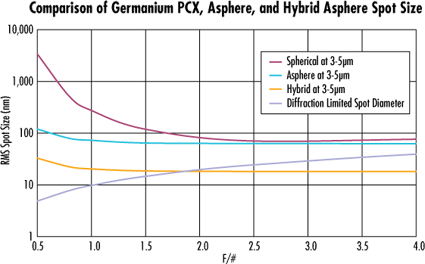

Chart comparing RMS spot size of Germanium PCX spherical, asphere, hybrid asphere, and diffraction limited lenses across

取扱い上の注意

ゲルマニウム光学部品の取扱いおよび洗浄ガイドライン

ゲルマニウム光学部品には、特別な取扱いおよび洗浄手順が必要です。取扱い時は常に手袋を着用し、汚染を防止してください。また、作業後は手を洗ってください。ゲルマニウム粉塵が目、皮膚、または衣類に接触しないよう注意してください。使用していない場合は、20°C～25°Cの温度範囲で密封し、覆った状態で保管してください。使用中であっても、100°Cを超える温度には曝露しないでください。

取扱いガイドライン

皮膚の油分による損傷を防ぐため、常に手袋を着用してください。
ゲルマニウム粉塵が存在する場合は、以下の対策を講じてください。
- 目を保護するため、安全メガネを着用してください。
- 吸入を防ぐため、防塵マスクまたはフェイスマスクを使用してください。
- 皮膚との接触を防ぐため、手袋を着用してください。
保管温度は20°C～25°C、湿度は30%未満を維持してください。
使用しない場合は、ゲルマニウム光学部品をレンズクロスまたはポーチで包み、容器に密封して保管してください。
ゲルマニウムは脆く重量があるため、常に柔らかい表面に置き、落下させないよう注意してください。

使用可能な洗浄溶剤

エタノール
イソプロピルアルコール
メタノール
試薬グレードアセトン
液体CO₂
