ゴニオステージ

TECHSPEC® Goniometers

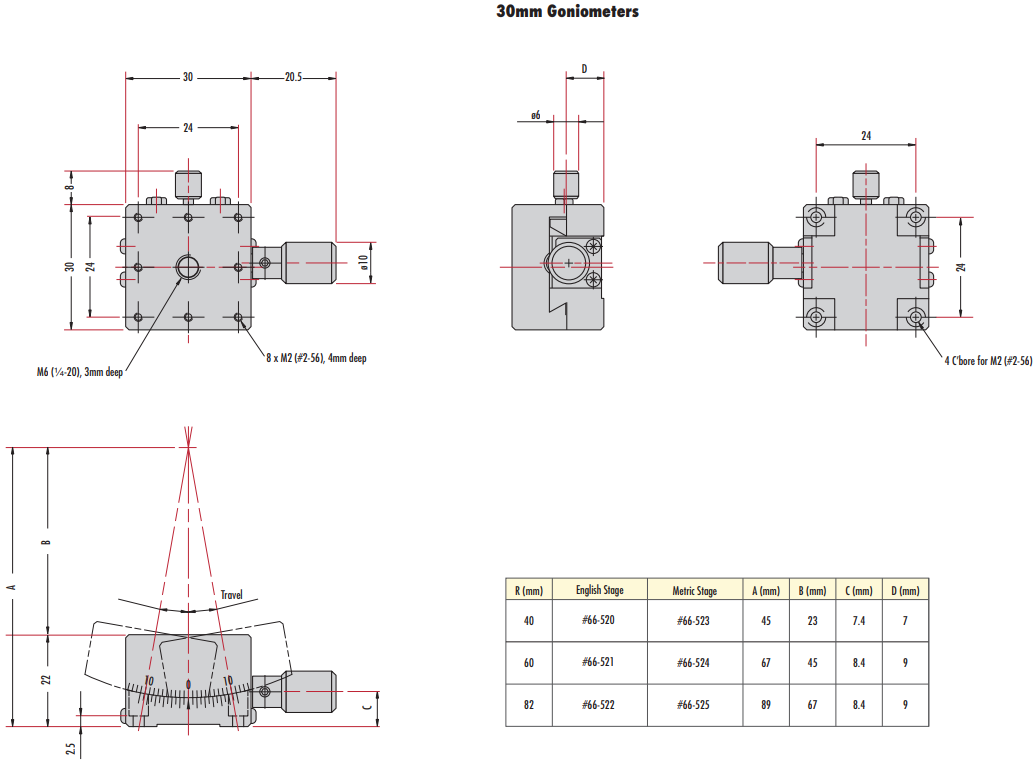

30mm, 40mm Radius, English Goniometer

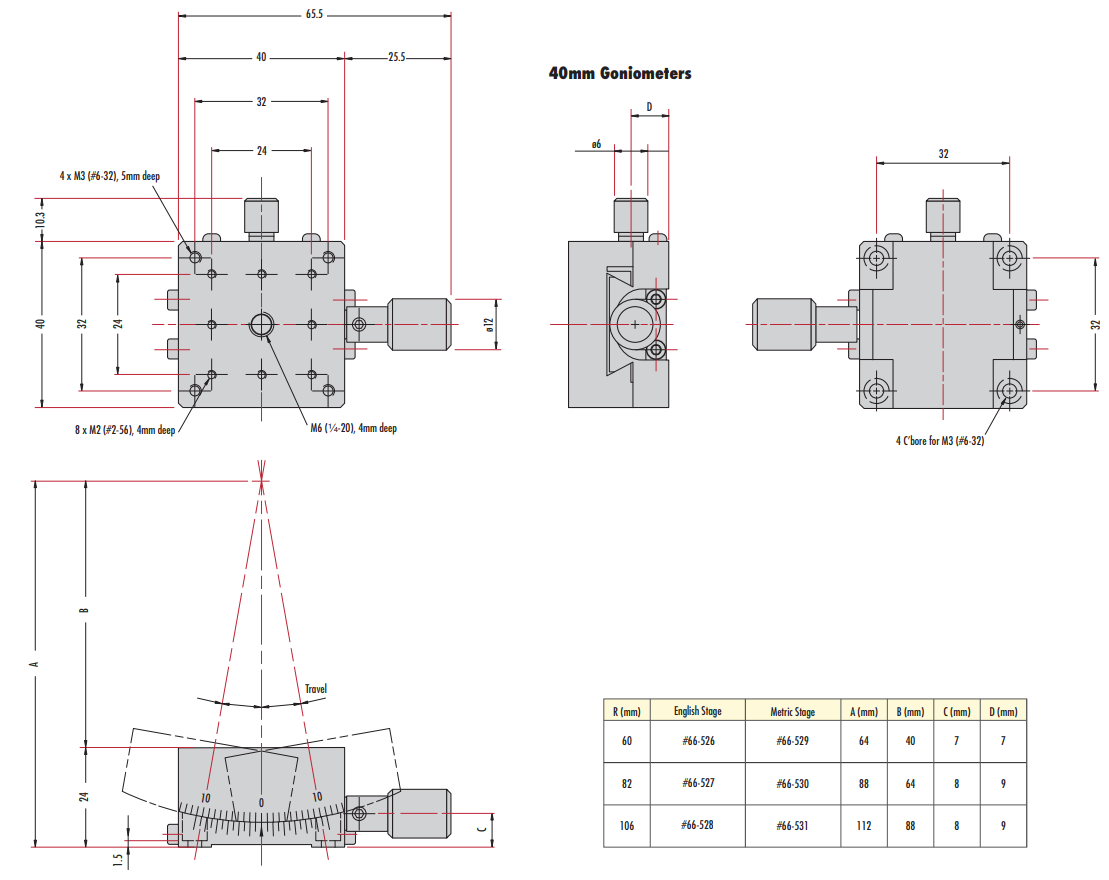

40mm, 60mm Radius, English Goniometer

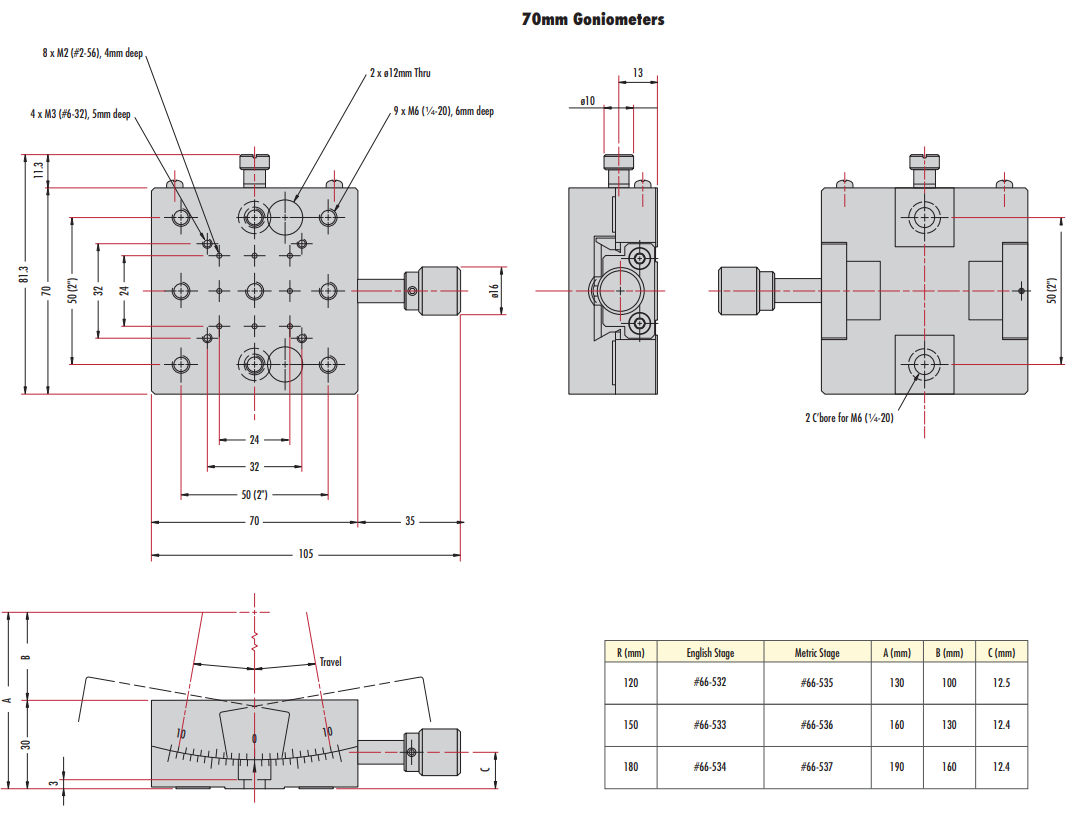

70mm, 180mm Radius, English Goniometer
Assembled 30mm 6-Axis Stage

TECHSPEC® Goniometers

30mm, 40mm Radius, English Goniometer

40mm, 60mm Radius, English Goniometer

70mm, 180mm Radius, English Goniometer

Assembled 30mm 6-Axis Stage

  • ミリねじパターンとインチねじパターンをラインナップ
  • 高分解能計測を可能にする副尺付き
  • 二台積み重ねてαβ軸回転に発展可能

 ゴニオステージは、ステージの中央から法線上にある一点を中心として、弧を描くように移動する精密移動ステージです。TECHSPEC® ゴニオステージは、30mm角から70mm角までの3ステージサイズが選べ、各サイズに3種類の移動曲率半径を用意しています。このラインナップにより、小さい移動曲率半径のステージを一つ上の大きさの曲率半径のステージ上に設置した時に、2つのステージの曲率中心点が一致するため、二軸ステージへと発展可能になります。また他のTECHSPEC® ステージ製品とも接続的互換性があり、アダプターを使用することなく、多軸ステージへと発展できます。ガイドにアリ溝 (ダブテイル)を採用。目盛表示が副尺付きのため、分解能が高く、また位置再現性にも優れます。ステージ位置固定用のロックねじ装備。ステージ部材は、30mm角と40mm角ステージが真鍮、対する70mm角ステージがアルミ。どちらも黒色塗装仕上げです。

 小型な30mmや40mm角ステージ用にデザインしたブレッドボード用アダプタープレートは、対象サイズのステージ製品をブレッドボードに固定するためのアダプターとして機能します (70mm角ステージは、ブレッドボードに直接固定できるデザインです)。また上面アダプタープレートは、30mmや40mm角ステージに施されたホールパターンを、汎用的なM6や¼-20UNCのタップ穴パターンに変換します。
