製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2103

ポルカドットビームスプリッター


  • 多色光源用 (R/T比は30R/70T, 50R/50T, 70R/30Tの3種類)
  • ポルカドット (水玉模様)状アルミコーティング
  • UVからMIR (中赤外)の広波長帯に機能
  • 入射角度依存性なし

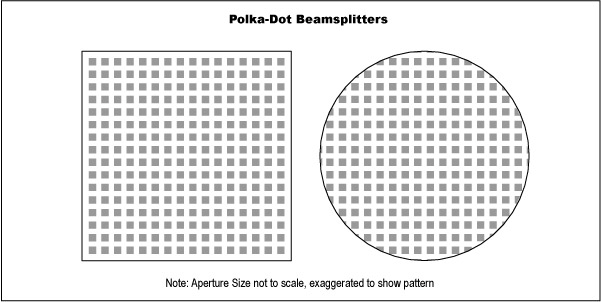

 誘電体膜を採用した標準的ビームスプリッターとは異なり、広い波長帯にわたって所定のR/T比ビーム分割を可能にします。ポルカドットビームスプリッターは、その名前が示す通り、水玉模様状 (実際は正方形状)の所定の大きさを持ったアルミ膜を合成石英基板上に蒸着したものです。この素子に光が入射すると、ポルカドット状のアルミ膜により入射光を所定の比で反射し、膜を施していない部分により残りを透過します。この反射・透過の原理のため、R/T特性に入射角度依存性は殆どありません (但しポルカドット膜の大きさは、入射角45°で最適化)。そのため発散光を放射する光源のエネルギー分割用途に最適です。角度依存性と同様に、基板の特性による影響や入射光の偏光状態にも依存しません。基板の板厚がわずか1.5mmのため、エネルギーロスもありません。ハロゲンやキセノンランプ等の多色光源の光エネルギー分割用途やモノクロメーター、分光光度計への使用に最適です。

Polka-Dot Beamsplitters offer no significant divergence from diffraction, nor are there performance issues with polarized sources. These beamsplitters are ideal for use with broadband, extended sources, such as tungsten, halogen, deuterium, and xenon lamps, and for use in monochromators, spectrophotometers, and other optical systems.
