製品群ページ用ID 製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #1642

液晶感熱シート

  • 回路基板上の電気的ショートを発見
  • 絶縁不良箇所を特定
  • ヒートシンクのマッピングに
  • 任意のサイズに容易に裁断可能

当社のMylar® 液晶シートは、サーマルマッピング用に耐久性のあるソリューションとなります。ポリマー母材の中に、温度変化に応じて様々な色に変化する3~5ミクロンサイズの結晶材が散りばめられています。この液晶シートは、高速応答性と呈色反応を何ケ月も維持します。耐久性もあり、異常な圧力が加わらない限り破損することもありません。12" x 12" (30 x 30cm) サイズの本シートは、ハサミで簡単に必要なサイズにカットできます。目視検査や評価のような広範な試験用途にうってつけです。試験の実施や呈色結果の解釈には、必要最小限の実験で十分に理解できます。

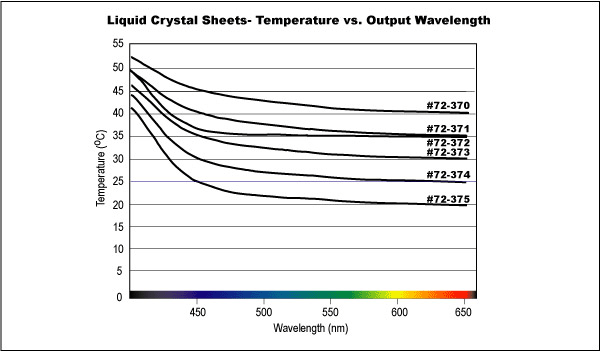

液晶感熱シートセット (#61-161) は、6枚の液晶シート (6" x 12" x 0.007") で構成され、各シートの機能温度範囲は以下の表に示す通りです。このサンプルパッケージは、機能温度が未知の場合や広範囲に温度が変動する場合のソリューションに最適です。

共通データ

Specifications for Sheets Included with #61-161
Sheet Label Red Start °C Green Start (°C) Blue Start (°C) Clearing Point, Blue to Black (°C) Bandwidth (Blue Start minus Red Start) (°C)
R20C5W 20 21 25 41 5
R25C5W 25 26 30 44 5
R30C5W 30 31 35 46 5
R35C1W 35 35.2 36 49 1
R35C5W 35 36 40 49 5
R40C5W 40 41 45 52 5
