光学用フィルターは、選択的に1つの波長、或いは波長域を透過するか、透過を遮断するために用いられます。光学用フィルターは、蛍光顕微鏡、分光解析、臨床化学、マシンビジョン検査などのアプリケーションに用いられます。光学用フィルターは、ライフサイエンスやイメージング、産業分野に最適です。エドモンド・オプティクスは、バンドパス、ノッチ、エッジ、ダイクロイック、色ガラス基板、NDを始め、数多くのアプリケーションに対して様々な光学用フィルターをご用意しています。エドモンド・オプティクスは、高い光学濃度と最大の性能を要求するアプリケーションに対して、高耐性なハードコーティングもご用意しています。
バンドパス干渉フィルターは、一部のスペクトルを透過し、それ以外の波長の透過を阻止するようにデザインされています。ノッチフィルターは、一部のスペクトルの透過を阻止し、それ以外の波長を透過するようにデザインされています。エッジフィルターやダイクロイックフィルターは、カットオン波長よりも長いか、カットオフ波長よりも短い波長のどちらかを透過します。色ガラス基板のフィルターは、基板材料固有の吸収や透過特性を利用しています。NDフィルターは、一部のスペクトルに対して透過率を均等に落とします。
補足：フィルターの分光曲線は、すべての製品ラインナップページや個々の製品ページでご覧いただけます。
主要な光学フィルターが透過、遮断、あるいは反射する波長帯ををそれぞれ比べてみましょう。
曲線の読み方: より短い波長側とより長い波長側の遮断領域に挟まれた、透過率のピークを確認しましょう。
関連するタイプ: マルチバンドパスフィルターは、1枚のフィルターで2つ以上の透過帯があります。
曲線の読み方: 透過領域に囲まれた、狭い範囲の遮断領域を確認しましょう。
曲線の読み方: 短波長側の透過率が低く、カットオン波長を超えると透過率曲線が上昇。
例: 500nmで1%のエッジスロープは、5nmの遷移幅に相当。
曲線の読み方: 短波長側の透過率が高く、カットオン波長を超えると透過率曲線が降下。
例: 500nmで1%のエッジスロープは、5nmの遷移幅に相当。
曲線の読み方: ある波長域の光を透過するのに対して、それと補色関係にある領域の光は反射。
別名: ダイクロイックミラー or ダイクロイックビームスプリッター

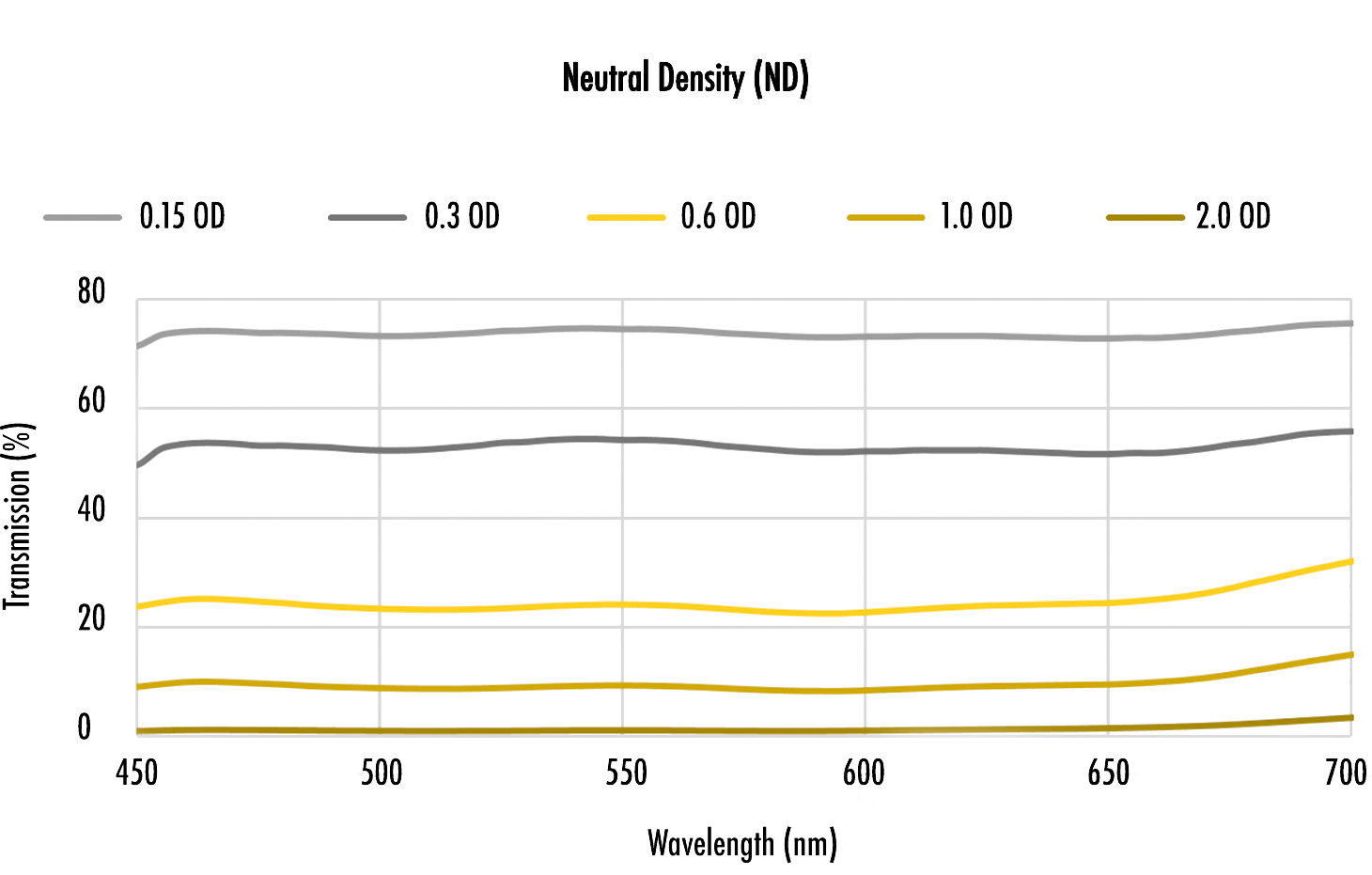

特定の波長範囲にわたり、光の透過率を所定の量だけ低減します。
例: OD 1は入射光の10％を透過し、OD 2は1％を透過。
