全 14 製品の紹介された製品群ページに移動する
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

TS ケージ用レンズマウント 20mm

#85-545

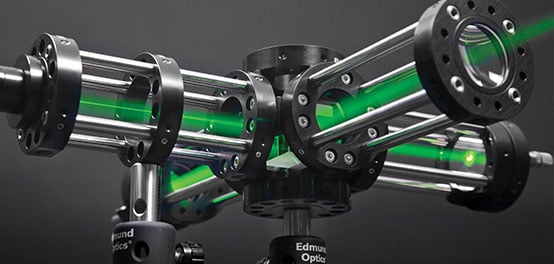

#85-545 #85-678 Sample Optical Cage System Setup Sample Cage System Setup (Close Up)
×
商品コード #85-543
- +
¥4,650 ¥3,255
数量 1+
¥4,650 ¥3,255
大口価格
見積依頼する
Get Product Downloads

仕様

機能:
Fixed
光学素子のタイプ:
Circular
Compatible Plate Inner Diameter (mm):
25.0
寸法 (mm):
25 Dia.
固定できる素子のサイズ (mm):
20.0
有効径 CA (mm):
19.00
全長 (mm):
10.0
ねじタイプ:
M23.2 x 0.75
固定できる素子の板厚 (mm):
1.6 - 5.0
構造:
Black Anodized Aluminum

環境規制対応状況

RoHS 2015/863:
Reach 209:

製品紹介

製品群全体の紹介

  • 一連のレンズ径用をラインナップ
  • レンズは付属のねじリングで固定
  • ケージシステム用固定プレートの25mmか30mm内径内にフィット

TECHSPEC® ケージシステム用レンズマウントは、アルミ製/黒アルマイト仕上げで、2段階の工程に用いられるようデザインされています。一つは、光学素子のレンズマウント内への固定。そしてもう一つは、レンズマウント自体のケージシステム用プレート内径内への固定です。プレートからのレンズマウントの追加や取り外しが可能になることで、ケージシステムによるシステム構築に幅広い柔軟性を与えます。加えてこのケージシステム用レンズマウントは、マウント単体での使用や、ケージシステム用チューブと組み合わせての使用にも最適です。

補足: #85-678は、25mm内径と30mm内径のどちらのケージシステム用プレートにも使用できるよう、2パーツデザインを採用しています。スペア用のねじリングは別売りです。
