全 10 製品の紹介された製品群ページに移動する
TECHSPEC® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

TS 非球面アクロマティックレンズ 25 X 40 VIS 0°

Aspherized Achromatic Lenses

Aspherized Achromatic Lenses
×
商品コード #49-664-INK
- +
¥21,350
数量 1-5
¥21,350
数量 6+
¥16,800
大口価格
見積依頼する
製品情報ダウンロード
直径 (mm):
25.00 ±0.025
焦点距離 EFL (mm):
40.00
バックフォーカス BFL (mm):
33.23
焦点距離を規定している波長 (nm):
587.6
有効径 CA (mm):
22.50
偏芯公差 (分):
≤5
中心厚 CT (mm):
11.50
中心厚 CT 1 (mm):
9.00
中心厚 CT 2 (mm):
2.50
中心厚公差 (mm):
±0.2
曲率半径 R1 (mm):
24.80
曲率半径 R2 (mm):
37.60
曲率半径 R3 (mm):
102.34
コバ厚 ET (mm):
7.61
基板: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
表面品質 (キズ-ブツ):
60-40, glass surfaces only
Fナンバー:
1.6
開口数 NA:
0.31
コーティング:
VIS 0° (425-675nm)
コーティングスペック:
Ravg ≤0.4% @ 425 - 675nm
補足:
VIS 0° Coating on First Surface, Second Surface is Aspheric Polymer
動作温度 (°C):
-20°C to 80°C
タイプ:
Achromatic Lens
波長域 (nm):
425 - 675

環境規制対応状況

RoHS 2011/65:
適合証明書:

製品群全体の紹介

  • 独自の革新的デザイン, 低コストな色補正非球面レンズ
  • 標準的アクロマティックレンズよりも良好な色補正
  • 機械加工の非球面レンズと同様の球面収差補正
  • 光学設計データも開示可能

TECHSPEC® 非球面アクロマティックレンズは、色収差を補正するアクロマートレンズと、球面収差を補正する非球面レンズ間のギャップを埋め、コストパフォーマンスに優れた色補正非球面部品にしています。色収差を補正するために、異なる光学特性を持った2枚のガラスレンズを貼り合わせて作られるダブレットタイプのアクロマティックレンズは、結果的に球面収差も改善するため (単レンズ使用時と比べた場合)、ビームスポットサイズをより小さくすることができます。

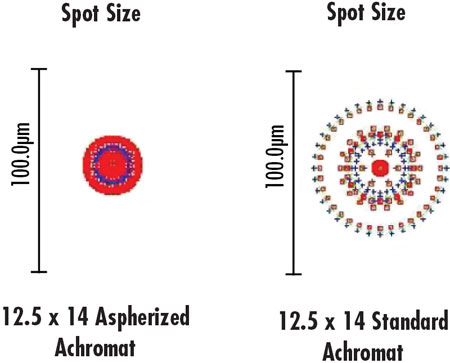

非球面アクロマティックレンズは、ダブレットタイプのレンズ第三面 (像側出射面) に、ポリマー樹脂を融合して作られます。ポリマー樹脂は、モールド成形によって安定した非球面プロファイルを持ち、一般的なアクロマートレンズで生じる波面誤差を除去または減らして、開口数の値を高めます。代表的な用途に、光ファイバーの一点集光やコリメーション、画像リレー、検査、スキャニング、高開口数イメージングなどがあります。

このレンズは、PhAST/Laser Focus World イノベーションアワードのOptics and Optical Components部門で表彰されました。

CT: Center Thickness, ET: Edge Thickness, R: Radius, P: Principal Plane, BFL: Back Focal Length, EFL: Effective Focal Length
CT: Center Thickness, ET: Edge Thickness, R: Radius, P: Principal Plane, BFL: Back Focal Length, EFL: Effective Focal Length
