VariMagTL™ 変倍レンズ

0.75X VariMagTL™ Fixed Magnification Non-Telecentric Lens, #87-532

可変倍率のテレセントリックレンズもラインナップ
5メガピクセル (3.45µm のピクセルサイズ) までに対応
2/3型対応のCマウントレンズ
0.15X から 3X までの倍率

TECHSPEC® VariMagTL™ 変倍レンズは、システムの実視野サイズを定期的に調節する必要のあるアプリケーション用にデザインされています。どのレンズも、使用者がある倍率範囲内で調節でき、ロックねじを用いて倍率を固定することができます。2/3型センサー対応の本レンズは、Cマウントデザインを採用するため、システムインテグレーションも容易です。TECHSPEC® VariMagTL™ 変倍レンズは、入射光量の調整や画質を改善するための可変絞りも装備します。半導体や電子部品検査、FA アプリケーションでの使用に最適です。

本レンズは、2015年度 Innovators Award 銀賞を獲得しました。

補足： 固定倍率バージョンへのカスタマイズも、数量条件により対応可能です。具体的なご要望は、テクニカルサポートにお問い合わせください。

0.5X - 1.0X Non-Telecentric VariMagTL™ Lens (#87-535)

0.25X - 0.5X Telecentric VariMagTL™ Lens (#88-385)

0.5X - 1.0X Telecentric VariMagTL™ Lens (#88-386)

0.15X - 0.5X Non-Telecentric VariMagTL™ Lens (#87-536)

1.0X - 3.0X Telecentric VariMagTL™ Lens (#88-387)

共通データ


0.25X -0.50X Telecentric Lens, #88-385
Magnification	0.25X	0.30X	0.35X	0.40X	0.45X	0.50X
Working Distance (mm)	145	124.5	112	104	100.2	100.1
Field of View (mm)*	35.2	29.3	25.1	22	19.6	17.6
0.5X - 1.0X Telecentric Lens, #88-386
Magnification	0.5X	0.6X	0.7X	0.8X	0.9X	1.0X
Working Distance (mm)	115	106	102	100	100	100
Field of View (mm)*	17.6	14.67	12.6	11	9.78	8.8
1.0X - 3.0X Telecentric Lens, #88-387
Magnification	1.0X	1.5X	2.0X	2.5X	3.0X
Working Distance (mm)	71.6	61	55.6	52.4	50.3
Field of View (mm)*	8.8	5.87	4.4	3.5	2.93

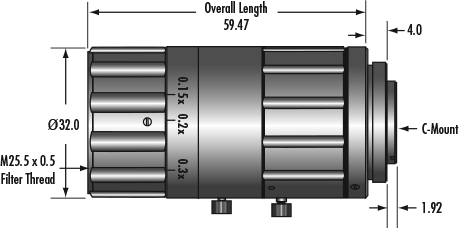

0.15X - 0.5X Non-Telecentric Lens, #87-536
Magnification	0.15X	0.2X	0.3X	0.4X	0.5X
Working Distance (mm)	179.8	133.5	87.3	64	50
Field of View (mm)*	58.7	44	29.3	22	17.6
0.5X - 1.0X Non-Telecentric Lens, #87-535
Magnification	0.5X	0.6X	0.7X	0.8X	0.9X	1.0X
Working Distance (mm)	100.1	87.4	78.3	71.3	65.8	61.5
FOV (mm)*	17.6	14.67	12.6	11	9.78	8.8
