2ボールレンズファイバーカップリング計算ツール

すべてのテクニカルツールを見る

ファイバー1の開口数、NA₁:

ファイバー2の開口数、NA₂:

ボールレンズ1の硝材:

ボールレンズ1の屈折率:

ボールレンズ1の直径、D₁:

ボールレンズ2の硝材:

ボールレンズ2の屈折率:

ボールレンズ2の直径、D₂：

ビーム径 d: --

焦点距離 EFL₁ (mm): --

バックフォーカス BFL₁ (mm): --

焦点距離 EFL₂ (mm): --

バックフォーカス BFL₂ (mm): --

ボールレンズ出射 NA：--

計算式と記号の説明

$$ \text{NA} = \frac{2 \, d \left(n - 1 \right)}{n \, D} $$

$$ d = \frac{n \, D}{4 \left(n - 1 \right) \sqrt{ \frac{ \left( \frac{1}{\text{NA}} \right)^2 - 1 }{4} } } $$

$$ \text{EFL} = \frac{n \, D}{4 \left( n - 1 \right)} $$

$$ \text{BFL} = \text{EFL} - \frac{D}{2} $$

NA₁	第1ファイバーの開口数
NA₂	第2ファイバーの開口数
EFL₁	第1ボールレンズの焦点距離
EFL₂	第2ボールレンズの焦点距離
BFL₁	第1ボールレンズのバックフォーカス
BFL₂	第2ボールレンズのバックフォーカス

n₁	第1ボールレンズの屈折率
n₂	第2ボールレンズの屈折率
D₁	第1ボールレンズの直径
D₂	第2ボールレンズの直径
d	第2ボールレンズの直径

補足：

数字の書式は欧州標準ではなく、米国標準をご使用ください (例: 「2,5」ではなく「2.5」と入力)。
完全にカップリングするには、ボールレンズの出射NAが第2ファイバーのNA以下（≤）である必要があります。完全なカップリング不完全なカップリング

説明

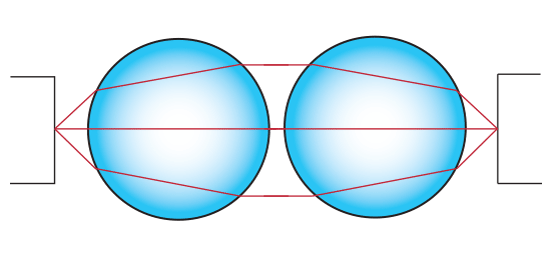

各ファイバーの開口数（NA）、ボールレンズの硝材、およびボールレンズ径から、一方の光ファイバーから他方の光ファイバーへ光をカップリングするための適切なボールレンズの組み合わせを求めます。開口数（NA）がほぼ同じ光ファイバー同士をカップリングする場合は、通常は同一仕様のボールレンズを使用します。一方、開口数が異なる光ファイバー同士をカップリングする場合は、異なる仕様のボールレンズが必要になることがあります。伝送効率を最大化するには、ボールレンズの出射NAが第2ファイバーのNA以下（≤）である必要があります。
