対応力

専門知識と最新設備

高レーザー損傷閾値のコーティング、厳格な公差をもつレーザーオプティクス基板、光学部品、あるいはレーザーアッセンブリを必要としていても、当社にはお客様のアプリケーションに必要なレーザー光学部品を製造・測定する専門知識と最新設備があります。下の表に紹介されたものよりも厳しい仕様が必要な場合は、経験豊富な当社のレーザー光学エンジニアにお問い合わせください。

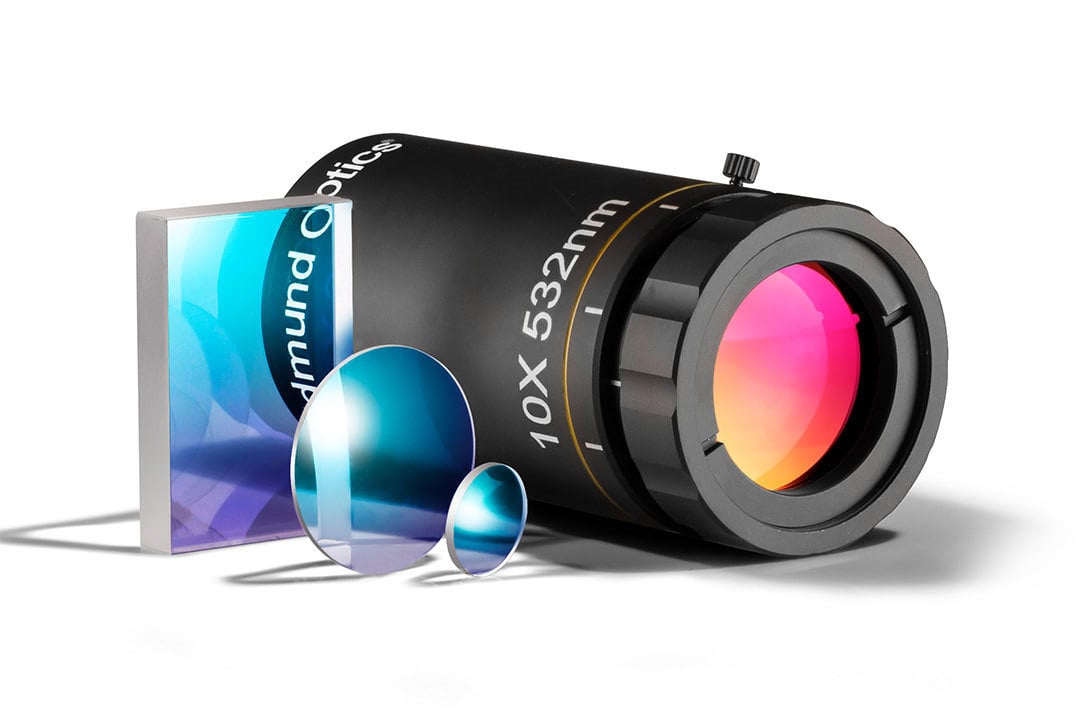

レーザーオプティクス部品

  図面に沿った製作 & 完全特注デザイン

  試作から量産まで製造

  複雑なコーティング: 高レーザー損傷閾値, マルチバンド反射防止, 高反射 or 部分反射

  波長 248nm – 12µmまでの反射防止コーティングと248nm – 40µmまでの高反射率波長

  最新の測定技術で仕様に一貫して適合

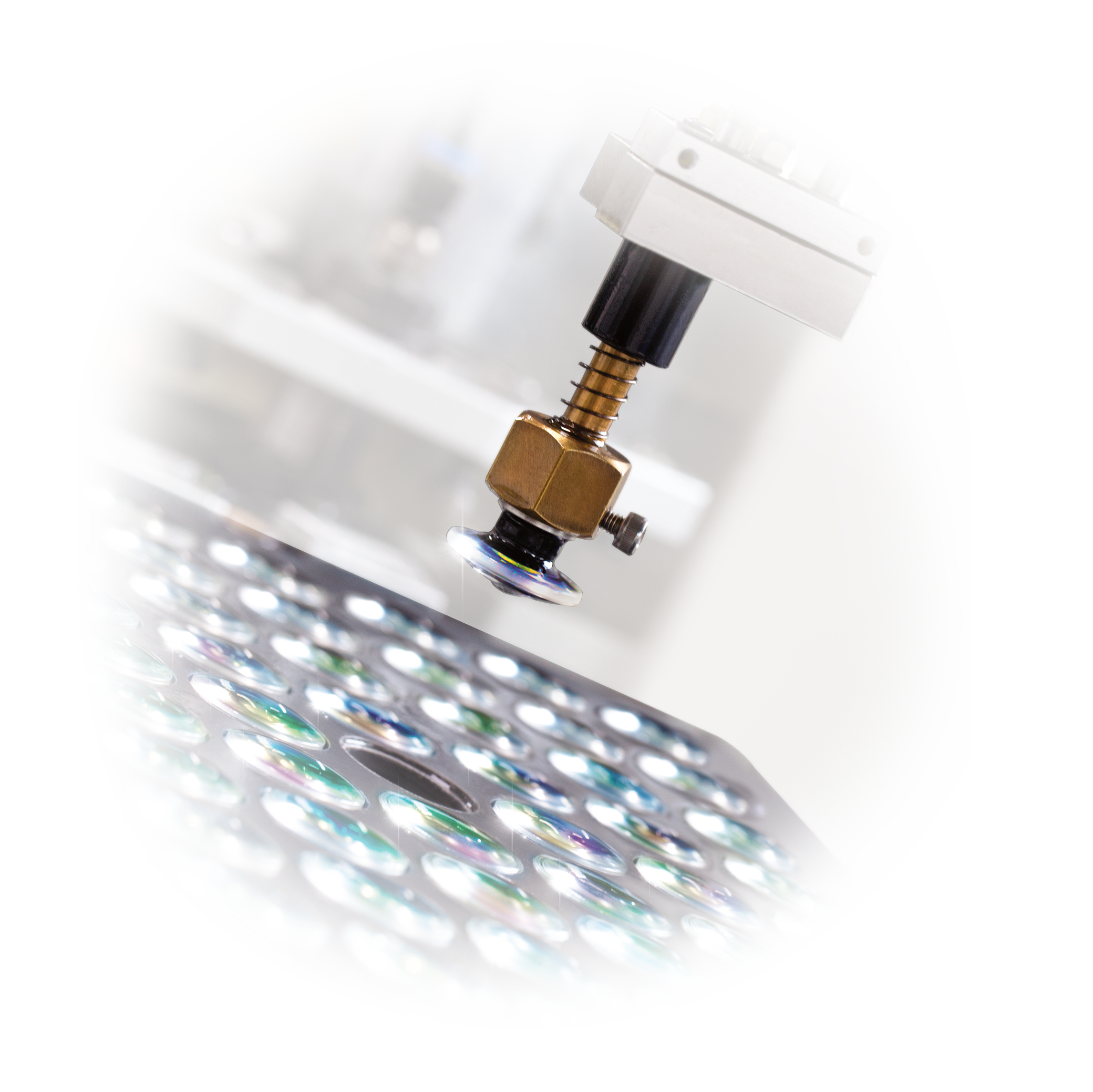

光学コーティング

エドモンド・オプティクスのエンジニアは、お客様のアプリケーションにベストなコーティング技術を選定し、お客様のプロジェクトを成功に導く専門知識があります。

 コーティング曲線サンプル
以下のコーティング曲線は、対応力の全てを要約したものではありませんが、エドモンド・オプティクスがデザインしたコーティングのいくつかの例を紹介しています。

  • Broadband Highly-Reflective Coating
  • Highly-Reflective V-Coating
  • Triple-Band Highly-Reflective Coating
  • Low Group Delay Dispersion Mirror Coating (Reflectivity)
  • Low Group Delay Dispersion Mirror Coating (GDD)
  • Anti-Reflective V-Coating
  • 50% Reflectivity Output Coupler Coating

 電子ビーム (E-Beam) コーティング
レーザー光学部品の多くに最適な低応力かつ費用対効果の高いコーティング

  イオンアシスト蒸着 (IAD) E-Beam コーティング
より緻密で環境的により安定したコーティングを実現する万能コーティング技術

 イオンビームスパッタリング (IBS) コーティング
高反射率, 超短パルス用光学部品, 急峻な転移を持つフィルターに最適な、高度な再現性と安定性を持つ成膜技術

  マグネトロンスパッタリング
低いチャンバー圧力でセットアップ時間を短縮し、大量の光学部品に対してより経済的な成膜が可能

光学用コーティングの対応力
仕様
寸法 2 – 457.2mm
有効径 最大100%まで (基板の寸法 / 形状 / 公差に依存)
反射率 R <99.99% (ppmレベル損失もご要望に応じて)
反射防止波長範囲 248nm – 12µm
高反射率波長範囲 248nm – 40µm
ns パルス用レーザー損傷閾値 (LDT) >40 J/cm2 @ 1064nm @ 20ns @ 20Hz パルス, 認証値
超短パルス fs パルス用のレーザー損傷閾値 (LDT) >0.3J/cm2 @ 800nm, 48fs, 100Hz パルス, 認証値
>0.7 J/cm2 @ 800nm, 200fs, 100Hz
>0.4 J/cm2 @ 1030nm, 200fs, 100Hz
>0.9 J/cm2 @ 1030nm, 500fs, 100Hz
群遅延分散 (GDD) 範囲 -4000 – 5000 fs2
耐久性 MIL-PRF-13830B APP C, PARA C.3.8.4, PARA C.3.8.5, MIL-C-48497A
コーティング技術 イオンアシスト蒸着 (IAD) の有無を含めた電子ビームコーティング, イオンビームスパッタリング (IBS)
ショートパスフィルターのカットオフ波長 400 – 1600nm
ロングパスフィルターのカットオン波長 240 – 7300nm
バンドパスフィルターのCWL, OD, およびバンド幅 193 – 10,600nm, >OD 7, 1nm - 広帯域
ノッチフィルターのCWL 355 – 1064nm
反射型NDフィルターの光学濃度 (OD)
フィルターの中心波長 (CWL) 公差 ±1nm
フィルターのエッジ公差 <1% 偏位, <0.2% 特殊ケース
ビームスプリッター(B/S)の波長範囲 240 – 20,000nm
B/Sの偏光消光比 (S:P) 10,000:1

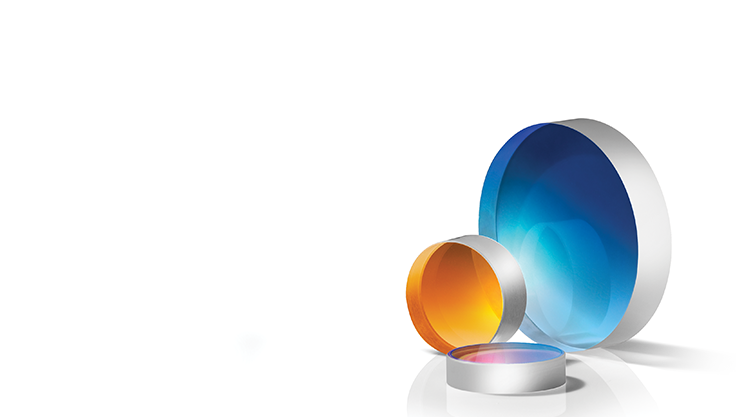

平面光学素子

ミラー, ウインドウ, フィルター, 偏光板を豊富な基板材料で

flat optics
平面光学素子の対応力
直径 5 - 200mm
寸法公差 +0/-0.010mm
板厚 ±0.010mm
有効径 >90%
平面度 (P-V) λ/10 ~ λ/20
面取り幅 (@ 45°) <0.25mm
表面品質 (キズ-ブツ) 10-5
平行度 <10”
材料 UVグレード合成石英 (Corning HPFS® 7980), KrFグレード合成石英 (Corning HPFS® 7980)、IRグレード合成石英 (Corning HPFS® 7979), サファイア, N-BK7, N-SF5, N-SF11, CaF2, その他
表面粗さ 10 - 15Å 典型値, <1Å (スーパーポリッシュ面)


レンズ

特定のレーザー波長用にデザインされた非球面, 球面シングレット, およびアクロマティックレンズ

flat optics
レンズの対応力
直径 5 - 200mm
直径公差 +0/-0.010mm - +0/-0.025mm
非球面形状誤差 (P-V) @ 633nm
頂点半径 (非球面) ±0.1%
ピークスロープエラー 0.35μm/mm (1mm ウインドウ当たり)
偏芯 (ビーム偏角) <1’
中心厚公差 ±0.050mm
表面品質 (キズ-ブツ) 10-5
非球面測定 触針法 (3D)
表面粗さ (RMS) 2nm
板厚 ±0.010mm
ニュートン (P-V) λ/2
イレギュラリティ (P-V) λ/40

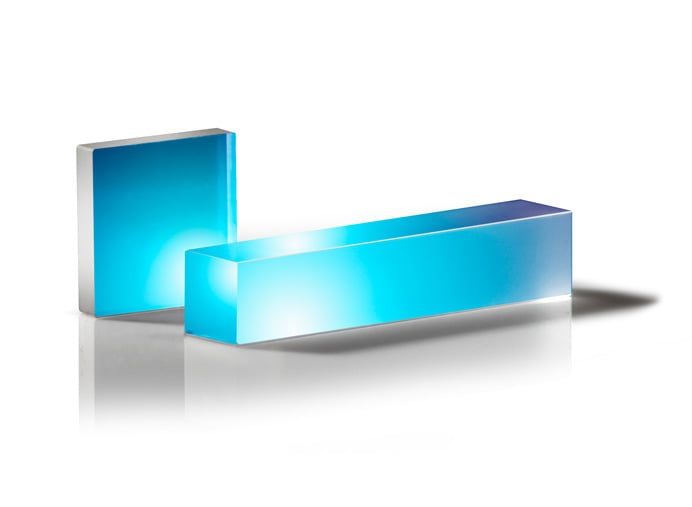

レーザー結晶

結晶の切断, 研削, 研磨, 高LDTと高スループット用のコーティング, 再研磨

laser crystals
レーザー結晶の対応力
寸法公差 ±0.1mm
フォームファクター ロッド, 長方形, ジグザグ
有効径 直径の90%
表面品質 (キズ-ブツ) 10-5
研磨面の平行度 <10’ arcsec
傾斜端の平行度 <3’
直交度 <5’
面精度 有効径にわたり632.8nmでλ/10
保護面取り 有効径の侵害なし
材料 YAG, YLF, YALO, KTP, LBO, BBO, YVO4, PPSLT, PPLN, リン酸塩ドープガラス

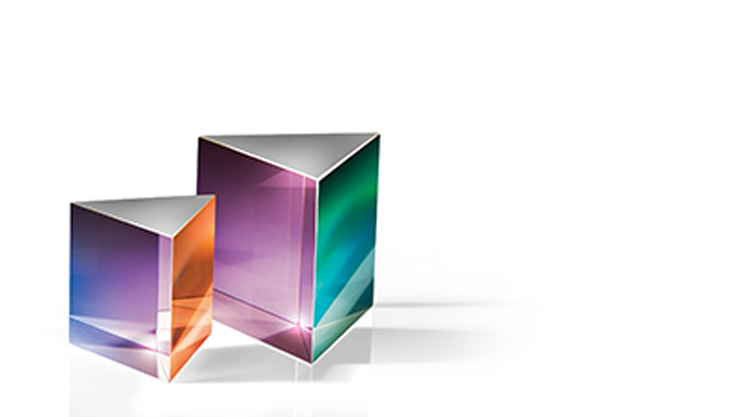

プリズム

多種多様なプリズム形状と基板、ハイパワービームステアリング用のオプティカルコンタクト法にも対応

prisms
プリズムの対応力
寸法 2 – 75mm
寸法公差 +0/-0.01mm
垂直方向高さ >±0.03mm
イレギュラリティ λ/20
プリズムの物理的角度公差 ±0.5”
最大面取り幅 (@ 45°) ±0.05mm
表面品質 (キズ-ブツ) 10-5
接着したプリズムアッセンブリ品のビーム偏角 0.5’

 少量のご注文をお急ぎですか?

当日出荷も対応可能な世界最大級の光学部品在庫は、当社の在庫販売ページからお求めください。

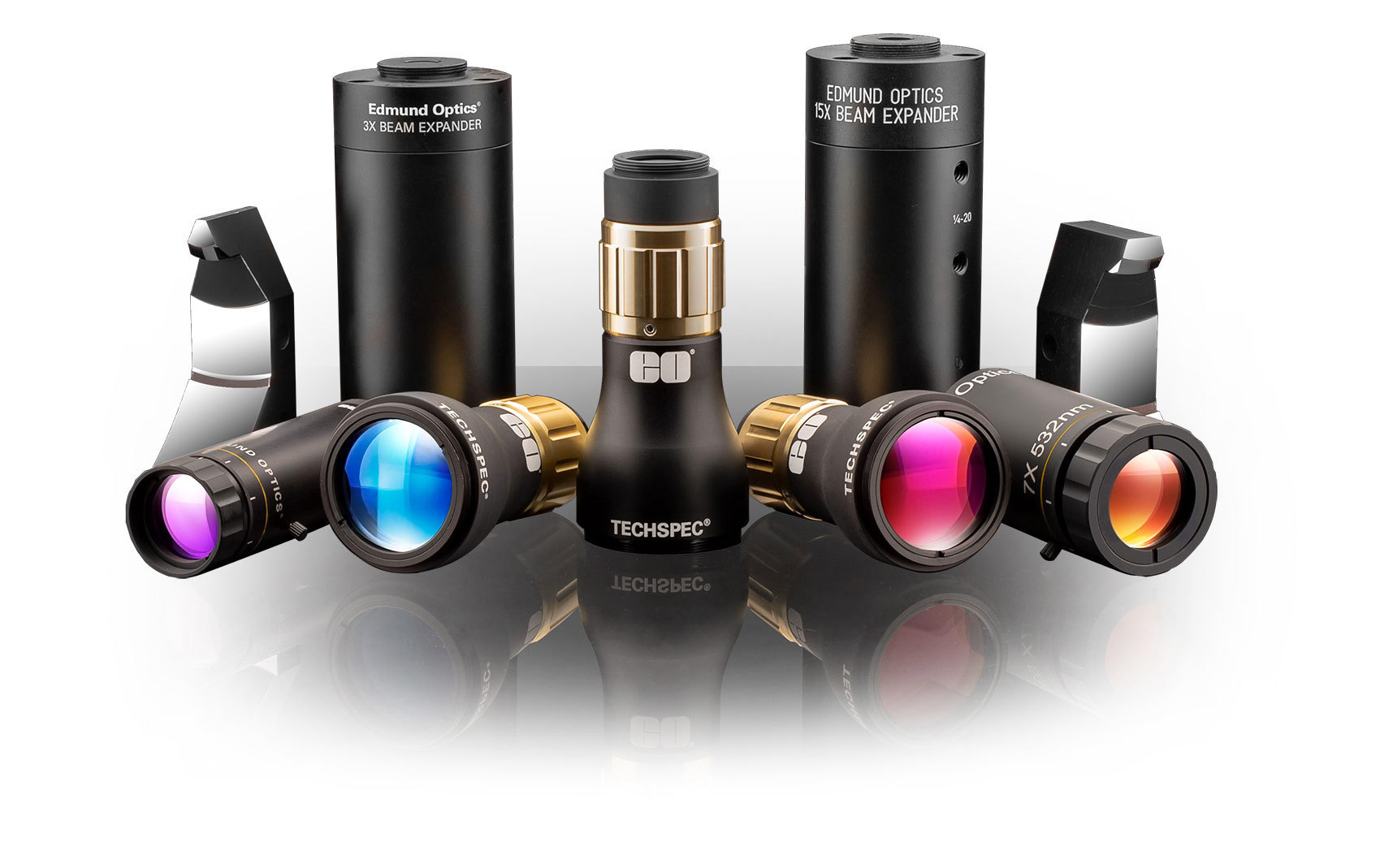

アッセンブリ品

  5週間のリードタイムで標準品のビームエキスパンダーの波長やねじ切り加工の変更に対応

  特注品のビームエキスパンダーや集光用対物レンズ、またその他のレーザー光学サブアッセンブリ品の設計や製造に対応

  高度な組み立てに向けたアクティブアライメントとセンタリング

  内部で焦点を結ばずにゴースト像を発生しないようデザインされたハイパワー用アッセンブリ

  物理的な光学伝播のモデリングからレンズ素子の設計, コーティング, 組み立て, テストまで、完全なアッセンブリ品開発

ビームエキスパンダーの対応力
拡大力 >1X - 20X
設計波長 Nd:YAG, Yb:YAG, チタンサファイア, Tm/Ho ドープのファイバーレーザー, 広帯域をはじめとする一般的なレーザーライン
マウント Cマウント, M22, M30、カスタム
対応可能なフォーカス機構 無回転式スライド光学系, 回転式光学系, 固定式
テスト/設計仕様 透過波面誤差, バケツ内パワー / ターゲット上のエネルギー, 集光スポットサイズ
組み立てサイズ >20mm - 1m
耐久化対応 アサ―マル化, 衝撃 & 振動, コンタミからのシーリング


組み立ての専門性

  コンセプトから大量生産への移行

  迅速なプロトタイピング

  クリーンルーム内組み立て

  アクティブアライメント & センタリング

  テスト & 認証



アッセンブリ品の計測

  アッセンブリ品の性能を測定する社内試験設備

  透過波面誤差, レーザービームプロファイリング, ビームコースティクス

  アプリケーションに特化したテスト開発



 少量のご注文をお急ぎですか?

当日出荷も対応可能な世界最大級の光学部品在庫は、当社の在庫販売ページからお求めください。

assemblies




超短パルス用レーザーオプティクス

エドモンド・オプティクスは、超短パルスレーザー用の高反射や反射防止コーティング、また超短パルス用反射強化銀コーティングの設計と成膜を行います。

さらに詳しく
Ultrafast Laser Optics



大量生産

 コーティングや部品の完全特注デザイン

 高い柔軟性の大口注文サービス

 競争力のある大口価格

 お客様のニーズに合わせた専用のエンジニアリングサポート





キーテクノロジー



イオンビームスパッタリング

  R <99.99% (ppmレベル損失もご要望に応じて)

  さまざまな温度や湿度条件変化でより環境的に安定したコーティング

  355-1600nm 間の波長に対応するコーティング

  超短パルス用コーティングに向けて群遅延分散 (GDD) を制御



スーパーポリッシュ

  超低表面粗さで散乱による損失を最小化

  RMS表面粗さ <1Å

  12.7~50.8mmまでの標準のサイズと形状

  特注のサイズや形状もご要望に応じて

  社内の計測機器一式でサポート

  ppm レベルの散乱




UV劣化とレーザー誘起汚染

  UVレーザーの長時間露光実験が可能な社内レーザーラボ

  レーザー誘起汚染はUVレーザーシステムにとって重要な懸念事項

  環境やアウトガスに起因する汚染は性能を著しく低下させ、システム故障につながる可能性あり

  こうした影響を軽減する洗浄や組み立て技術に関する深い造詣



先進的レーザーアッセンブリ

  透過波面誤差, バケツ内パワー, ターゲット上のエネルギー, 集光スポットサイズの社内試験をサポート

  組み立て時に光学部品の芯ずれや傾きを動的に補正

  精密対物レンズ, ビームエキスパンダー, その他のアッセンブリ品に不可欠

  4室ある組み立て用ISO Class6 クリーンルーム & 1室ある受入検査用のClass 7 クリーンルーム
